Краткое содержание статьи:Правильно настроенный изолирующий трансформатор может улучшить безопасность распределения электроэнергии, адаптацию напряжения и защиту оборудования в коммерческих и промышленных электрических системах.Изолирующий трансформатор сухого типа 50 кВА с автоматическим выключателемсочетает в себе изоляцию трансформатора, преобразование напряжения, встроенную защиту автоматического выключателя и практичные функции установки в одном компактном решении. Эта конфигурация с трехфазным входом 415 В, трехфазным четырехпроводным выходом 220 В, медными обмотками, изоляцией класса F, пятипозиционными отводами напряжения, защитой IP23 и встроенными автоматическими выключателями предназначена для применений, где важны надежная подача питания и упрощенная установка.
Оглавление
Почему важен изолирующий трансформатор сухого типа?
Как MCCB улучшает защиту трансформатора?
Каковы ключевые характеристики?
Как пятипозиционный переключатель ответвлений улучшает адаптивность напряжения?
Как интегрированная конструкция упрощает установку?
Где можно использовать изолирующий трансформатор мощностью 50 кВА?
Как проверяется качество трансформатора перед поставкой?
Что следует проверить покупателям перед заказом?
Почему стоит выбрать эту конфигурацию трансформатора?
Почему важен изолирующий трансформатор сухого типа?
Электрооборудование не всегда работает в идеальных условиях электропитания. Разница напряжений между сетью электроснабжения и оборудованием, расположенным ниже по сети, электрические помехи и необходимость гальванической развязки — все это может повлиять на надежность системы. Изолирующий трансформатор сухого типа обеспечивает практичный способ адаптации напряжения, одновременно создавая электрическое разделение между первичной и вторичной цепями.

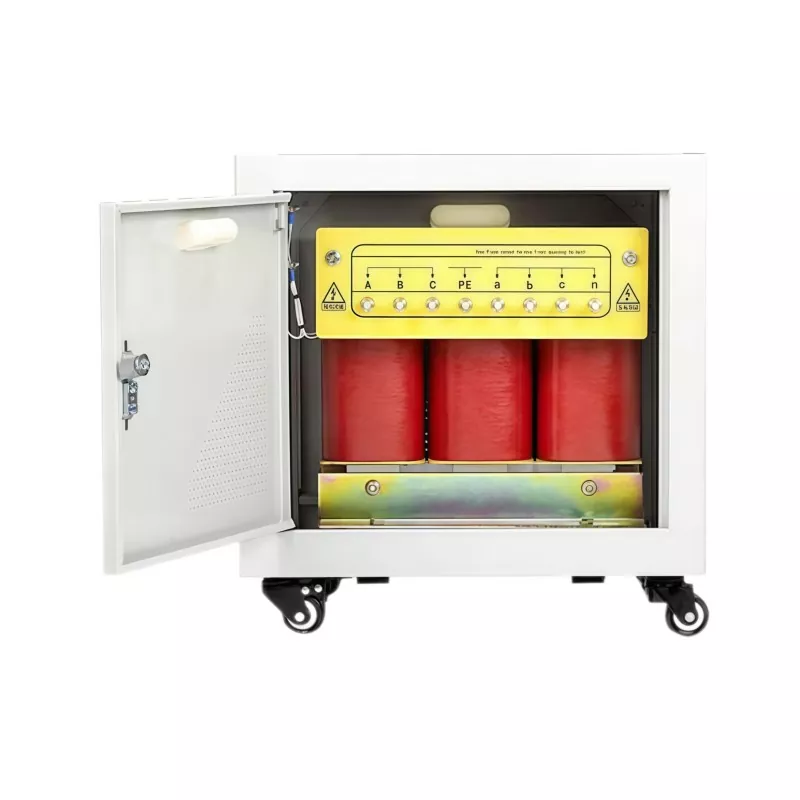

The Изолирующий трансформатор сухого типа 50 кВА с автоматическим выключателемотГУАНБЯНЬрассчитан на трехфазный вход 415 В переменного тока и трехфазный четырехпроводный выход 220 В. Это делает устройство подходящим для применений, требующих контролируемого трехфазного питания 220 В от трехфазного источника более высокого напряжения.
В отличие от масляных трансформаторов, в конструкциях сухого типа не используется изоляционное масло в качестве основной охлаждающей и изолирующей среды. Это может сделать их привлекательными для внутренних электрических помещений, коммерческих объектов, производственных помещений и других мест, где предпочтительна чистая и относительно простая установка.
Как MCCB улучшает защиту трансформатора?
Одной из наиболее практичных особенностей этой конфигурации трансформатора является интеграция автоматических выключателей в литом корпусе (MCCB). Вместо того, чтобы рассматривать трансформатор и защитное оборудование как полностью отдельные компоненты, в конструкции защитные устройства встроены в корпус трансформатора.
В устройстве используются автоматические выключатели на входной и выходной сторонах. Входной выключатель подключается к источнику питания 415 В, а защита выходной стороны организована для трехфазной четырехпроводной вторичной цепи.
Этот комплексный подход может дать несколько практических преимуществ:
- Уменьшает потребность в дополнительном внешнем защитном оборудовании.
- Помогает упростить входящие и исходящие кабельные соединения.
- Обеспечивает защиту от перегрузки по току и короткого замыкания для связанных цепей.
- Создает более организованную трансформаторную установку.
- Позволяет сократить объем электромонтажных и монтажных работ на объекте.
- Позволяет сконфигурировать трансформатор и защитные устройства как один согласованный узел.
Для промышленных покупателей эти детали имеют значение, поскольку сложность установки может повлиять на время проекта, трудозатраты и эффективность ввода в эксплуатацию.
Каковы ключевые характеристики?
Прежде чем выбирать трансформатор, необходимо понять электрическую конфигурацию. В следующей таблице приведены основные характеристики этой конфигурации мощностью 50 кВА.
| Параметр | Спецификация |
|---|---|
| Номинальная мощность | 50 кВА |
| Фаза | 3 фазы |
| Входное напряжение | 415 В переменного тока, 3 фазы |
| Выходное напряжение | 220 В, 3 фазы, 4 провода |
| Нажмите «Позиции» | 380 В/400 В/415 В/430 В/450 В |
| Частота | 50 Гц |
| Материал обмотки | Медь |
| Класс изоляции | Класс F |
| Повышение температуры обмотки | ≤100°С |
| Уровень шума | <60 дБ на расстоянии 1 метр |
| Защита корпуса | IP23, Вентилируемый |
| Материал корпуса | Нержавеющая сталь |
| Защита | MCCB на входной и выходной сторонах |
| Мониторинг | Установленный вольтметр |
Сочетание этих характеристик делает трансформатор подходящим для проектов, в которых преобразование напряжения, электрическую изоляцию и встроенную защиту необходимо рассматривать вместе, а не приобретать как отдельные компоненты.
Как пятипозиционный переключатель ответвлений улучшает адаптивность напряжения?
Фактическое напряжение сети может варьироваться в зависимости от местоположения и условий эксплуатации. Поэтому трансформатор, рассчитанный только на одно фиксированное первичное напряжение, может потребовать дополнительного рассмотрения при установке в зоне, где напряжение питания отличается от номинального значения.
Эта модель обеспечивает пять положений отводов первичного напряжения:380 В, 400 В, 415 В, 430 В и 450 В. Переключатель ответвлений дает монтажной бригаде большую гибкость при подборе трансформатора к имеющемуся источнику питания.
Например, если фактические условия питания отличаются от стандартного входного напряжения 415 В, можно выбрать соответствующий ответвитель, который поможет поддерживать заданное вторичное напряжение. Эта функция особенно полезна для проектов, где при выборе трансформатора необходимо учитывать условия напряжения питания.
Однако переключатель ответвлений относится к обесточенному типу. Перед изменением положения ответвителя необходимо полностью обесточить трансформатор. Его никогда не следует регулировать, пока трансформатор находится под напряжением.
Как интегрированная конструкция упрощает установку?
Установка трансформатора – это не только электрические характеристики. Прокладка кабеля, защитное оборудование, доступность, конструкция корпуса и ввод в эксплуатацию — все это может повлиять на конечный результат проекта.
Интегрированная конфигурация MCCB уменьшает количество отдельного оборудования, которое в противном случае могло бы потребоваться вокруг трансформатора. Заводская проводка между трансформатором и его защитными выключателями также может помочь уменьшить количество полевой проводки, необходимой во время установки.
Корпус из нержавеющей стали вентилируемый и имеет степень защиты IP23. В устройстве также используются запираемые поворотные ролики с тормозами, которые могут сделать позиционирование и перемещение более удобными во время установки или технического обслуживания.
Вольтметр, установленный на передней панели, позволяет легко наблюдать за напряжением в низковольтном отсеке. Это полезно при вводе в эксплуатацию и плановых проверках, поскольку операторы могут проверять указанное напряжение, не требуя отдельного внешнего устройства измерения.
Где можно использовать изолирующий трансформатор мощностью 50 кВА?
Мощность 50 кВА подходит для многих средних электроприборов, где требуется контролируемое трехфазное питание. Фактическую пригодность всегда следует проверять с учетом подключенной нагрузки, пускового тока, рабочего цикла, условий окружающей среды и местных электрических требований.
Типичные среды применения могут включать в себя:
- Промышленные производственные объекты
- Коммерческие здания
- Заводские электрические помещения
- Системы автоматизации и управления
- Источники питания для машин
- Оборудование, требующее электрической изоляции
- Цеха и перерабатывающие мощности
- Системы распределения электроэнергии, требующие преобразования напряжения 415 В в 220 В.
В проектах с чувствительным оборудованием трансформатор следует оценивать как часть всей системы распределения электроэнергии, а не рассматривать как изолированный компонент.
Как проверяется качество трансформатора перед поставкой?
Производительность трансформатора во многом зависит от качества обмотки, целостности изоляции, точности электрического соотношения и общей стабильности производства. По этой причине тестирование должно быть важной частью оценки поставщика.
Согласно информации о продукте, перед отправкой GUANGBIAN использует встроенный испытательный стенд трансформатора. Процесс тестирования включает в себя проверки, связанные с сопротивлением обмотки, коэффициентом трансформации, сопротивлением изоляции, потерями холостого хода и регулировкой напряжения.
Производственный процесс также соответствует требованиям IEC к испытаниям поставляемых устройств. Документированный подход к тестированию дает покупателям полезные технические данные при проверке оборудования перед установкой.
При индивидуальных заказах покупатели также могут обсудить с производителем требования к проверке и спецификации конкретного проекта перед началом производства. Это особенно важно, когда трансформатор должен соответствовать конкретной среде установки или конфигурации электрической системы.
Что следует проверить покупателям перед заказом?
Выбор трансформатора только на основе его номинала КВА может привести к неподходящей конфигурации. Перед подтверждением заказа группам по закупкам следует просмотреть полные электрические и механические требования.
Ключевые моменты для проверки включают в себя:
- Первичное напряжение:Подтвердите доступное напряжение питания и конфигурацию фаз.
- Вторичное напряжение:Убедитесь, что выходное напряжение соответствует подключенному оборудованию.
- Грузоподъемность:Рассчитайте ожидаемую непрерывную и пиковую нагрузку, а не полагайтесь только на номинальные характеристики оборудования.
- Частота:Подтвердите, требуется ли для проекта частота 50 Гц, 60 Гц или другая частота.
- Защита:Проверьте технические характеристики MCCB и определите, требуется ли дополнительная защита на входе или выходе в соответствии с местными нормами.
- Среда установки:Убедитесь, что степень защиты IP23 достаточна для предполагаемого места.
- Регулировка напряжения:Подумайте, выгоден ли многопозиционный переключатель ответвлений для условий местной сети.
- Документация:Запросите технические чертежи, протоколы испытаний, информацию о проводке и другие документы, необходимые для утверждения проекта.
Для международных проектов также полезно уточнить транспортные размеры, упаковку, требования к установке, применимые стандарты и процедуры ввода в эксплуатацию до начала производства.
Часто задаваемые вопросы
Можно ли регулировать переключатель ответвлений во время работы трансформатора?
Нет. РПН относится к обесточенному типу, и его регулировку следует производить только после полного отключения трансформатора. Перед изменением положения крана всегда следует соблюдать надлежащие процедуры электробезопасности.
Имеются ли в трансформаторе автоматические выключатели с обеих сторон?
Да. В этой конфигурации автоматические выключатели интегрируются в корпус трансформатора с защитой на входной и выходной сторонах. Перед заказом точное расположение выключателя должно быть подтверждено в соответствии с электрическими требованиями проекта.
Требуется ли еще отдельная распределительная коробка?
Во многих установках встроенные автоматические выключатели могут снизить потребность в отдельном защитном корпусе. Однако местные электротехнические нормы и общая схема распределения могут потребовать дополнительной защиты или коммутационного оборудования.
Подходит ли этот трансформатор мощностью 50 кВА для наружной установки?
Корпус имеет класс защиты IP23 и предназначен для установки внутри помещений или в подходящих закрытых помещениях. Для полностью открытых наружных условий, включая сильный дождь, пыль или другие суровые условия, более высокий уровень защиты корпуса может быть более подходящим.
Какой материал обмотки используется?
В трансформаторе используются медные обмотки. Медь широко используется для изготовления обмоток трансформаторов из-за ее электропроводности и пригодности для надежной передачи энергии.
Можно ли настроить трансформатор?
Да. Конфигурации трансформатора могут обсуждаться в соответствии с требованиями проекта, включая электрические параметры, меры защиты, настройки ответвлений, требования к корпусу и другие соображения, специфичные для конкретного применения.
Почему стоит выбрать эту конфигурацию трансформатора?
Хорошо спроектированный трансформатор должен не только преобразовывать напряжение. Он должен соответствовать электрической системе, упрощать установку, обеспечивать соответствующую защиту и оставаться практичным для длительной эксплуатации.Изолирующий трансформатор сухого типа 50 кВА с автоматическим выключателемобъединяет трехфазную мощность 50 кВА, преобразование напряжения 415 В в 220 В, медные обмотки, изоляцию класса F, пятипозиционную регулировку напряжения, встроенные автоматические выключатели, конструкцию корпуса из нержавеющей стали со степенью защиты IP23, мониторинг напряжения и заводские испытания в одном инженерном решении.
Для покупателей, которые ищут китайского производителя трансформаторов, способного поставлять индивидуальные решения для изолирующих трансформаторов сухого типа, GUANGBIAN предлагает практичный вариант для проектов, требующих интегрированной защиты и конфигураций для конкретного применения. Если вы оцениваете технические характеристики, планируете новую электроустановку или сравниваете поставщиков трансформаторов, ознакомьтесь с изолирующим трансформатором сухого типа мощностью 50 кВА с MCCB и обсудите требования вашего проекта непосредственно с производителем. Спецификации напряжения, конфигурацию автоматического выключателя, требования к корпусу, документацию по испытаниям или индивидуальные решения для трансформаторов см.связаться с намичтобы получить техническое руководство и решение, соответствующее вашему приложению.
