Сменный масляный трансформатор

Запасной масляный трансформатор — это тип маслонаполненного силового трансформатора, специально разработанный для замены существующего трансформатора в действующей системе распределения электроэнергии, как правило, из-за старения оборудования, отказа, ограничений мощности или требований повышения эффективности.

В отличие от трансформаторов, используемых в новых установках, при разработке нового трансформатора особое внимание уделяется системной совместимости, физической взаимозаменяемости и полной интеграции с существующей электрической инфраструктурой.

Инженерное определение

С точки зрения электротехники сменный масляный трансформатор можно определить как:

Силовой трансформатор, спроектированный или оптимизированный в соответствии с существующими условиями сети, такими как уровень напряжения, векторная группа, установочные размеры и профиль нагрузки, так, чтобы он мог напрямую заменить находящийся в эксплуатации масляный трансформатор без серьезных модификаций исходной системы.

Ключевые технические характеристики

Типичный сменный масляный трансформатор определяется следующими техническими требованиями:

Совместимость по напряжению:Соответствует существующим уровням системы, например 6 кВ/0,4 кВ, 10 кВ/0,4 кВ и т. д.

Взаимозаменяемость установки:Разработан для соответствия существующим фундаментам, точкам ввода кабелей и планировке подстанции.

Соответствие векторной группы:Обычно Dyn11 или идентично исходной конфигурации трансформатора.

Координация импеданса короткого замыкания:Обычно рассчитывается в диапазоне 5–8% для обеспечения стабильности системы.

Оптимизация производительности:Может повысить эффективность, снизить потери или улучшить тепловые характеристики по сравнению с замененным блоком.

Сначала определитесь с правильным размером

Вот пример: ваша текущая нагрузка составляет 800 кВА, и вы добавляете 400 кВА новой нагрузки. Если учесть некоторый запас роста, то 1250–1600 кВА имеет смысл. Не смотрите только на сегодняшние цифры: оставление некоторого запаса всегда является беспроигрышным вариантом.

При расчете мощности трансформатора помните о следующих параметрах: уровень напряжения должен соответствовать существующей системе (например, 10 кВ/0,4 кВ), векторная группа Dyn11 подходит для большинства коммерческих приложений, а сопротивление 5–8 % является стандартным. Если вы не уверены, команда фабрики GUANGBIAN в Китае может проверить вашу установку и подтвердить спецификации перед производством.

Что подготовить перед свапом?

Три вещи, которые нужно проверить:

1.Электрическая оценка. Могут ли ваши шины и кабели выдерживать более высокий ток? Нужна ли корректировка схемы защиты?

2.Конструктивная проверка — размер фундамента, путь доступа для перемещения агрегата, условия вентиляции.

3. Координация коммунальных услуг. Повышение мощности может потребовать внесения изменений в ваши входящие поставки. Получите разрешение на отключение электроэнергии заранее.

Если вы планируете замену трансформатора, техническая группа GUANGBIAN с нашего завода в Китае может помочь с проверкой этих элементов. Мы уже занимались подобными случаями на нашем производстве и знаем, какие детали часто упускают из виду.

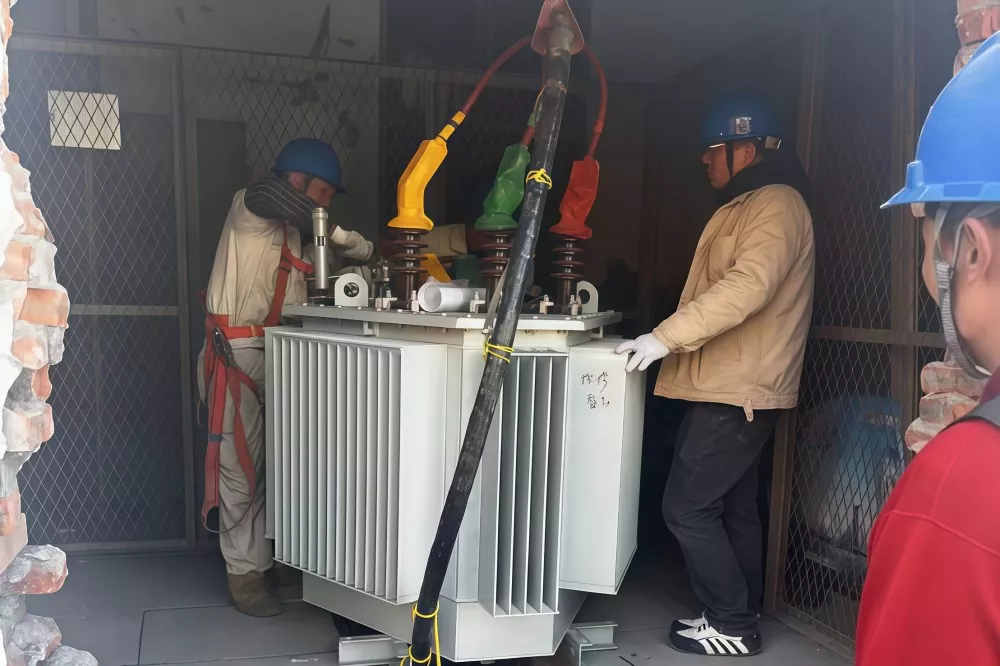

Монтаж и ввод в эксплуатацию

Выключить питание → Отсоединить → Удалить старый блок → Разместить новый трансформатор → Электропроводка → Тестирование → Подать питание.

Не пропускайте этап тестирования: проверка коэффициента трансформации, сопротивление изоляции, проверка векторной группы, измерение сопротивления. Все должно пройти, прежде чем вы щелкнете выключателем. В течение первых нескольких недель следите за температурой, прислушивайтесь к необычному шуму, проверяйте наличие вибрации.

Сколько это стоит?

Для блока мощностью 1250 кВА сам трансформатор стоит 25 000–45 000 долларов. С учетом установки и модификаций общая стоимость проекта составляет около 35 000–75 000 долларов. Если ваш существующий блок работает уже почти 20 лет, его замена на новый имеет больше смысла, чем добавление параллельного блока: меньше проблем с обслуживанием, выше эффективность.

После установки сохраните протоколы испытаний и исполнительные чертежи. Проверяйте температуру ежеквартально, анализ масла проводите ежегодно (для маслонаполненных типов). При правильном уходе данное оборудование должно бесперебойно прослужить 20–30 лет.

На китайском заводе GUANGBIAN мы производим трансформаторы, рассчитанные на длительную эксплуатацию. Если вы находитесь на этапе выбора трансформатора или вам необходимо просмотреть характеристики, наша команда может вам помочь.

Отличие от стандартных трансформаторов новой установки

Часто задаваемые вопросы

1. Что такое сменный масляный трансформатор?

Это масляный трансформатор, предназначенный для замены существующего трансформатора в действующей энергосистеме. Он создан с учетом исходных электрических условий, поэтому система может продолжать работать с минимальными модификациями.

2. Когда следует заменять трансформатор?

Замена необходима, когда трансформатор устарел (обычно 15–25+ лет), часто выходит из строя, не может удовлетворить текущую нагрузку или имеет высокие затраты на техническое обслуживание.

3. Как выбрать правильную емкость для замены?

Емкость выбирается на основе текущей нагрузки, будущего расширения (обычно запас 15–25%) и условий системы, таких как уровень напряжения и ограничения при установке.

4. Может ли замена трансформатора увеличить мощность?

Да. Замененный блок можно модернизировать до более высокой мощности, но существующие кабели, распределительное устройство и систему защиты необходимо проверить на совместимость.

5. Что должно совпадать при замене трансформатора?

Ключевые параметры включают коэффициент напряжения, векторную группу (обычно Dyn11), полное сопротивление (около 5–8%) и физические размеры установки.

6. Сколько времени занимает процесс замены?

Установка и замена обычно занимают 1–3 дня, в зависимости от условий на объекте, плюс дополнительное время на тестирование и ввод в эксплуатацию.
