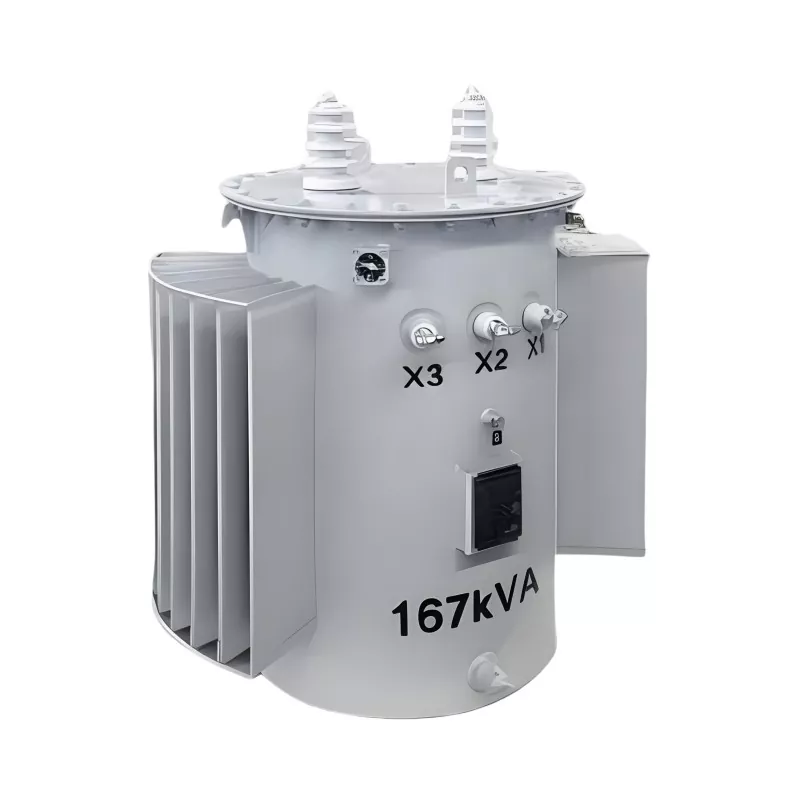

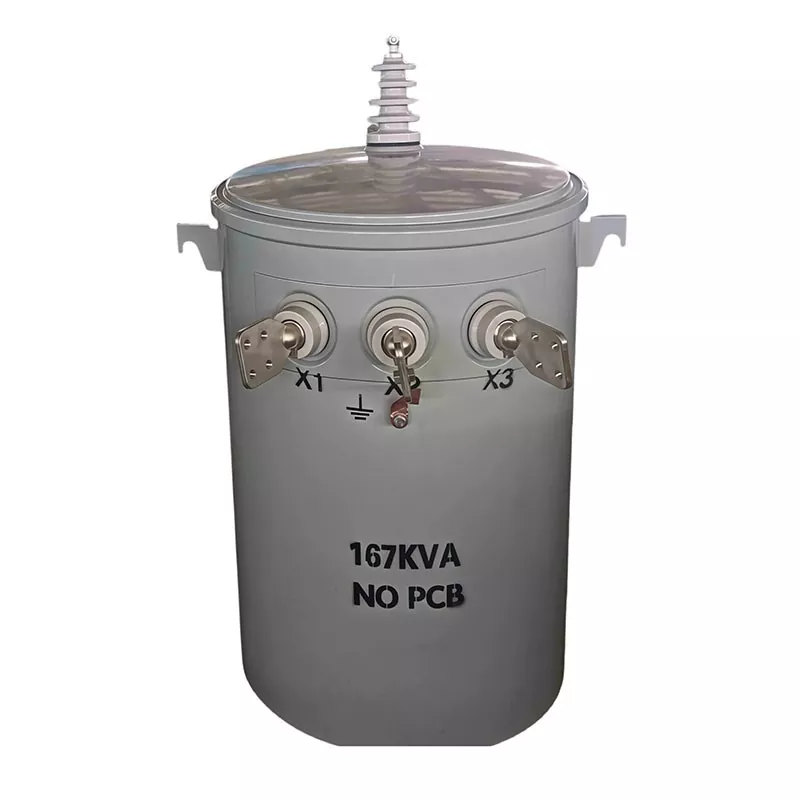

Трансформатор на столбе мощностью 167 кВА

Трансформатор на столбе мощностью 167 кВА — это высокопроизводительный распределительный трансформатор, предназначенный для надежного наружного электроснабжения и преобразования напряжения в электрических сетях средней мощности. Это устройство, изготовленное компанией Guangbian, профессиональным производителем и поставщиком трансформаторов в Китае, обеспечивает стабильное распределение энергии, работу с низкими потерями и длительный срок службы в сложных коммунальных и промышленных условиях.

Он широко используется в системах распределения электроэнергии, проектах электрификации сельских районов, промышленных зонах и коммерческой инфраструктуре, где требуется стабильная и эффективная передача электроэнергии.
Технические характеристики

Принцип работы

Трансформатор мощностью 167 кВА, монтируемый на столбе, работает на принципе электромагнитной индукции. Когда переменный ток протекает через первичную обмотку, он создает магнитное поле в железном сердечнике, которое индуцирует более низкое или более высокое напряжение во вторичной обмотке в зависимости от требований системы.

Это обеспечивает безопасное и эффективное преобразование напряжения для передачи электроэнергии на большие расстояния и местного распределения, гарантируя стабильное электроснабжение конечным потребителям.

Ключевые преимущества

1. Высокая энергоэффективность

Оптимизированная конструкция ядра значительно снижает потери на холостом ходу и под нагрузкой, повышая общую энергоэффективность.

2. Высокая долговечность на открытом воздухе

Предназначен для установки на столбе и обладает превосходной устойчивостью к погодным условиям, влажности и коррозии.

3. Стабильное распределение мощности

Обеспечивает стабильное выходное напряжение и надежную работу в условиях переменной нагрузки.

4. Низкая стоимость обслуживания.

Герметичная конструкция масляного бака снижает частоту технического обслуживания и эксплуатационные расходы.

5. Высокая безопасность

Оснащен усовершенствованной изоляцией и защитной конструкцией для предотвращения риска короткого замыкания и перегрузки.

6. Длительный срок службы

Высококачественный сердечник из кремниевой стали и материалы обмотки премиум-класса обеспечивают длительный срок службы.

Как выбрать подходящую емкость?

Многие люди думают: «У нас 80 домов, поэтому для этого подойдет блок мощностью 80 кВА». Эта математика не работает.

Правильный подход: начать с пикового спроса каждого домохозяйства. Летом работает кондиционер, зимой работает отопление — в худшем случае один дом может потреблять 5–8 кВт. Восемьдесят домов? На бумаге это 400–640 кВт.

Но вот в чем загвоздка: вы не определяете размер однофазного трансформатора только на основе пиковой нагрузки. Шансы на то, что каждый дом одновременно достигнет максимальной нагрузки, практически равны нулю. Вот почему мы применяем «коэффициент спроса» — обычно для жилых районов 0,4–0,5.

Выполните расчет мощности трансформатора: 80 домов × коэффициент спроса от 0,4 до 0,5 = фактическая потребность 160–320 кВт. Здесь хорошо вписывается блок мощностью 167 кВА со встроенным запасом по высоте.

Планируете расшириться позже? Подумайте о том, чтобы заранее увеличить размер — замена устройства в будущем обойдется дороже, чем единоразовая оценка.

Соответствуйте номинальному напряжению

Ваше первичное напряжение должно соответствовать тому, что подает местная сеть. На большей части территории Северной Америки это означает 12 470 Grd Y / 7 200 В — 12 470 В между фазами и 7 200 В на нейтраль.

Трансформатор 12470 В, который мы производим на заводе GUANGBIAN в Китае, поставляется с пятью положениями ответвлений: +2,5%, 0%, -2,5%, -5%, -7,5%. Сетка капризничает? Сдвиньте отвод, чтобы выходное напряжение удерживалось там, где оно должно быть. Однако перед размещением заказа дважды проверьте напряжение вашей местной системы.

Вторичная сторона проста — 120/240 В от этого устройства. Ножка 240 В рассчитана на большие нагрузки; Напряжение 120 В покрывает освещение и настенные розетки.

Фактор среды установки

Куда ставишь трансформатор меняет то что нужно:

Высота над уровнем моря: выше 1000 метров воздух разрежается, а охлаждение ухудшается. Вам придется снизить номинальные характеристики устройства или использовать специальную высотную конструкцию.

Диапазон температур: сильная жара или холод? Проверьте запас по повышению температуры. Этот однофазный трансформатор мощностью 167 кВА обеспечивает охлаждение ONAN и отлично работает при температуре от -30°C до 45°C.

Риск коррозии. Прибрежные районы, засоленная почва, химические зоны — повышенное содержание солей или агрессивных газов в воздухе требуют лучшей защиты. Фарфоровые втулки с эмалевым покрытием лучше выдерживают такие условия.

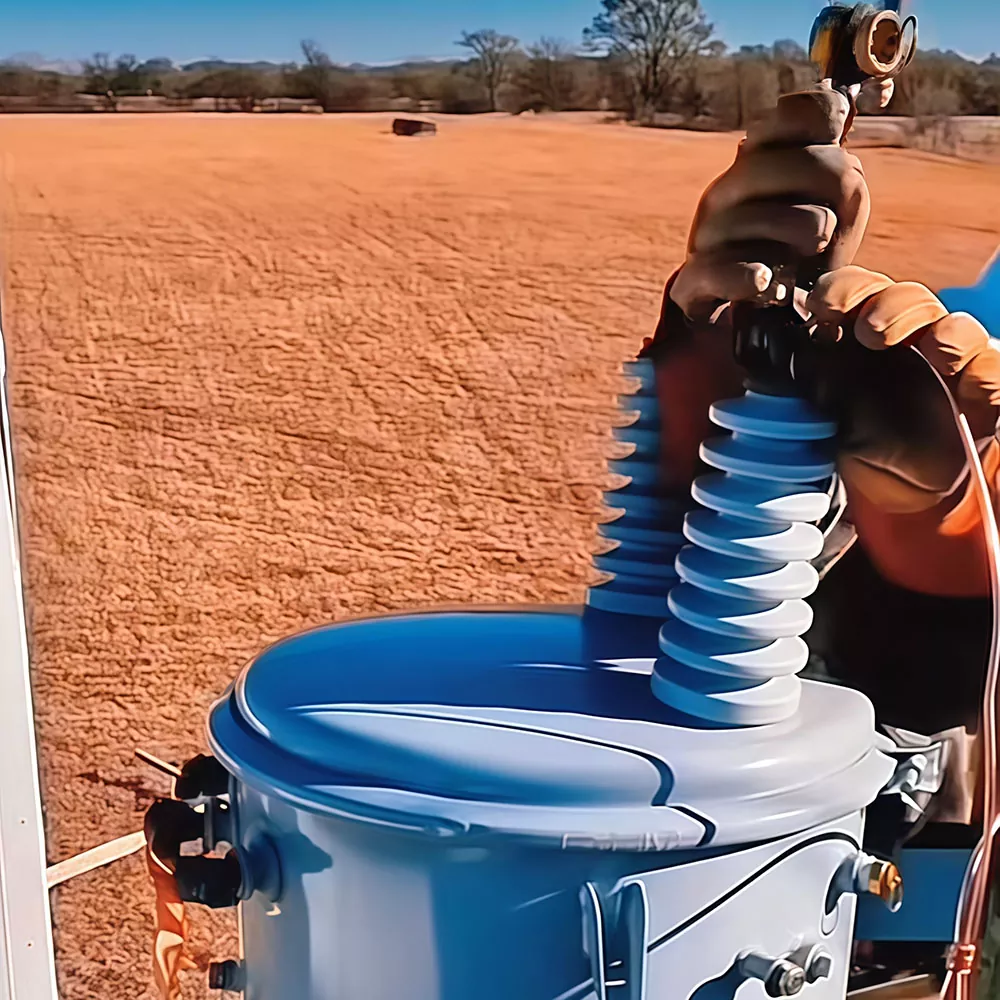

Монтаж: 167кВА – это солидный агрегат. Обычно он устанавливается на платформу с двумя кронштейнами (межцентровое расстояние 591 мм), а не вешается непосредственно на опору. Убедитесь, что ваш сайт справится с этим.

О стандартах сертификации

Многие тендеры требуют сертификации IEEE C57.12 или ANSI C57.12.20. Это не дополнительные опции — они нарушают условия торгов.

Полное раскрытие информации: GUANGBIAN еще не сертифицировала наши трансформаторы на опорах по этим стандартам. Но вот что мы можем сделать: если ваша заявка нуждается в сертификации, мы будем работать с вами, чтобы это сделать. Большие заказы? Мы покрываем стоимость тестирования. Меньшие количества? Клиент берет на себя стоимость тестирования. Подробности о сроках и процессе, просто позвоните и спросите.

Мы честно маркируем наши характеристики. Потери на холостом ходу 375 Вт, потери на нагрузке 1365 Вт, импеданс ≤2,5%. Вы получаете то, что указано в даташите. Это наше основное обязательство.

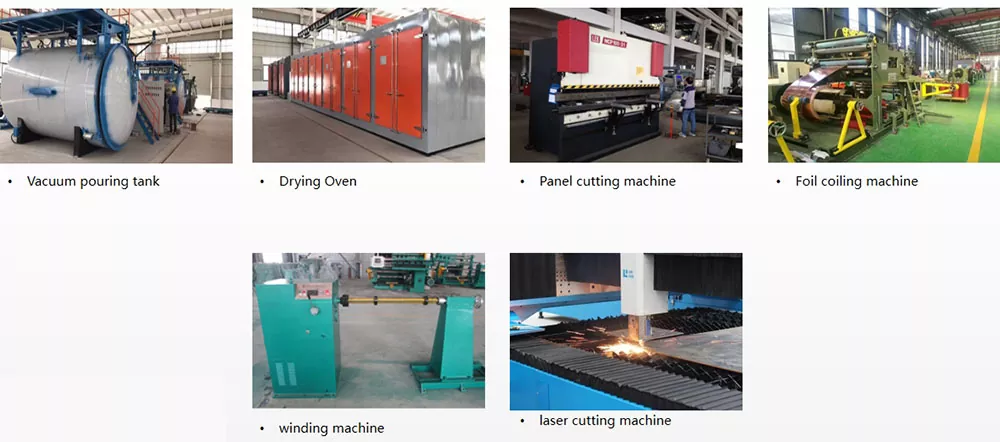

Правильный выбор требует некоторых размышлений, но это не ракетостроение. Укажите мощность, напряжение, условия окружающей среды и сертификацию — большую четверку — и все будет в порядке. Вопросы по ходу дела? Свяжитесь с ГУАНБИАНЬ. Мы производим на нашем заводе в Китае и предлагаем бесплатную техническую поддержку.

Часто задаваемые вопросы

Вопрос 1: Для чего используется трансформатор на опоре мощностью 167 кВА?

Применяется для распределения электроэнергии средней мощности в воздушных электрических сетях.

В2: Подходит ли он для проектов электрификации сельской местности?

Да, он широко используется в сельских и отдаленных системах расширения сети.

В3: Можно ли настроить напряжение?

Да, Guangbian обеспечивает полную настройку как первичного, так и вторичного напряжения.

В4: Каков срок службы этого трансформатора?

Обычно 20–30 лет в зависимости от условий эксплуатации и технического обслуживания.

В5: поддерживаете ли вы OEM или оптовые заказы?

Да, Guangbian является заводским поставщиком, поддерживающим OEM, ODM и оптовые поставки.
