Как трансформатор мощностью 37,5 кВА, установленный на столбе, может улучшить надежное распределение электроэнергии

ГуанбианпоставляетТрансформатор на столбе мощностью 37,5 кВАдля воздушных распределительных систем, обслуживающих жилые, сельскохозяйственные, коммерческие и легкие промышленные нагрузки. Этот трансформатор, предназначенный для практического использования вне помещений, сочетает в себе компактную установку на опоре, медные обмотки, масляную изоляцию, контролируемое производство и заводские испытания для обеспечения стабильного распределения электроэнергии от среднего до низкого напряжения.

Трансформатор на столбе мощностью 37,5 кВА — это распределительный трансформатор, предназначенный для снижения напряжения среднего напряжения от воздушных линий до более низкого напряжения, подходящего для конечных потребителей. Его номинальная мощность 37,5 кВА делает его подходящим для относительно умеренных электрических нагрузок, где предпочтительна компактная установка трансформатора на возвышении. В этой статье объясняется, как работает трансформатор, где он используется, какие технические факторы влияют на производительность, как он изготавливается и тестируется, а также почему установка на столбе может быть практичной для современных воздушных распределительных сетей.

Оглавление

Что такое трансформатор мощностью 37,5 кВА, устанавливаемый на столбе?

Как работает трансформатор мощностью 37,5 кВА, устанавливаемый на столбе?

Где используется трансформатор мощностью 37,5 кВА, устанавливаемый на столбе?

Каковы ключевые особенности?

Как изготавливается трансформатор?

Какое тестирование следует учитывать покупателям?

Почему стоит выбрать распределительный трансформатор на опоре?

Как покупателям следует выбрать правильный трансформатор?

Часто задаваемые вопросы

Заключение

Что такое трансформатор мощностью 37,5 кВА, устанавливаемый на опоре?

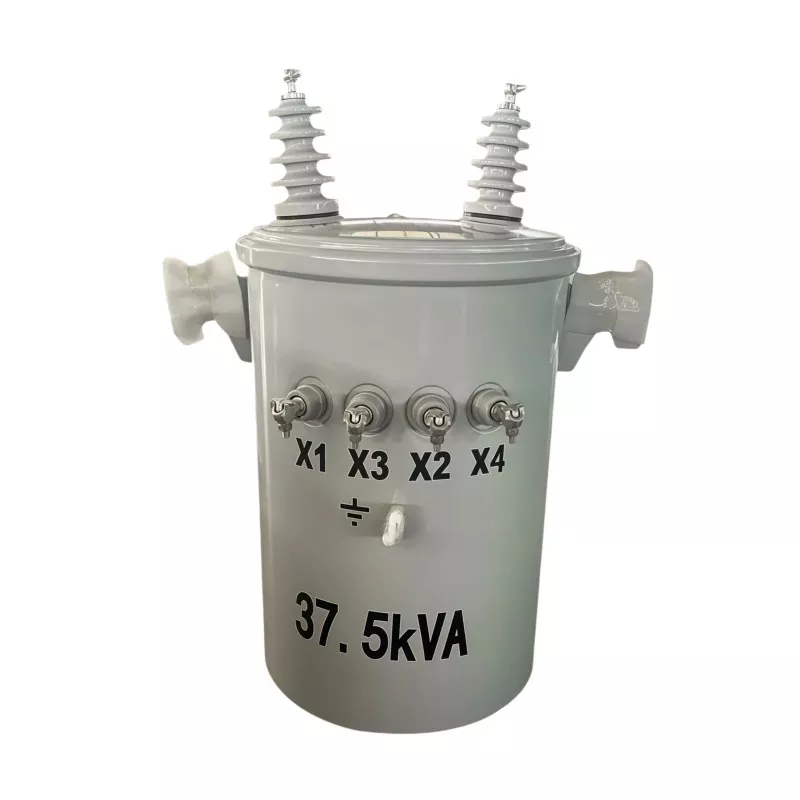

Трансформатор мощностью 37,5 кВА, монтируемый на столбе, представляет собой электрическое распределительное устройство, установленное на опоре или аналогичной подвесной опорной конструкции. Его основная функция заключается в понижении напряжения среднего напряжения из воздушной распределительной линии до более низкого напряжения, которое может использоваться потребителями в жилом, сельскохозяйственном, коммерческом секторе и легкой промышленности.

Номинальная мощность 37,5 кВА представляет полную мощность трансформатора. При практическом планировании распределения эта мощность может подойти для сетей с умеренным спросом, где более крупный трансформатор создаст ненужную мощность, а меньший блок может оказаться перегруженным.

Конфигурация, монтируемая на столбе, также представляет собой практическую альтернативу наземному оборудованию. Поскольку трансформатор находится на возвышении, ценное пространство на земле может оставаться доступным для дорог, зданий, сельскохозяйственных работ или другой инфраструктуры.

Для покупателей, ищущих различные конфигурации трансформаторов, решения для силовых трансформаторов Guangbian предоставляют дополнительную информацию о вариантах трансформаторов масляного, сухого типа и трансформаторов, монтируемых на опоре.

Как работает трансформатор мощностью 37,5 кВА, устанавливаемый на столбе?

Принцип действия основан на электромагнитной индукции. Хотя оборудование компактно, его работа зависит от согласованной работы магнитного сердечника, первичной обмотки, вторичной обмотки, системы изоляции и охлаждающей среды.

1. Вход среднего напряжения.

Электрическая энергия поступает из воздушной распределительной сети и поступает в первичную обмотку трансформатора. Точная конфигурация входного и выходного напряжения зависит от требований проекта и применимых стандартов электроснабжения.

2. Генерация магнитного поля

Переменный ток, протекающий через первичную обмотку, создает изменяющееся магнитное поле в сердечнике трансформатора. Электротехническая сталь с ориентированной структурой обычно используется в сердечниках распределительных трансформаторов, поскольку ее магнитные свойства помогают контролировать потери в сердечнике.

3. Преобразование напряжения

Изменяющееся магнитное поле индуцирует напряжение во вторичной обмотке. Коэффициент витков между первичной и вторичной обмотками определяет соотношение трансформации напряжения, позволяя снизить напряжение источника среднего напряжения до полезного более низкого напряжения.

4. Подача низковольтной энергии

Преобразованная электроэнергия затем доставляется к подключенным потребителям через низковольтную распределительную сеть. Правильный подбор трансформатора помогает поддерживать приемлемые условия эксплуатации, избегая при этом ненужных потерь мощности и энергии.

Где используется трансформатор мощностью 37,5 кВА, устанавливаемый на столбе?

Мощность 37,5 кВА особенно актуальна для распределительных систем с низким и умеренным спросом на электроэнергию. Типичные области применения включают в себя:

• Жилое распределение:Поставка домов, сельских жилых комплексов и небольших общин.
• Сельская электрификация:Поддержка расширения сети в регионах, где широко используется распределение накладных расходов.
• Сельскохозяйственные объекты:Обеспечение электроэнергией оросительных насосов, сельскохозяйственных построек, животноводческих помещений и тепличного оборудования.
• Небольшие коммерческие здания:Поддержка магазинов, офисов, мастерских, складских помещений и тому подобных помещений.
• Легкие промышленные нагрузки:Поставка небольших перерабатывающих предприятий и мастерских по техническому обслуживанию с умеренным спросом.
• Временные проекты:Обеспечение наружного распределения электроэнергии для отдельных строительных или инженерных целей.

Прежде чем выбирать трансформатор, инженеры должны рассчитать фактическую и ожидаемую нагрузку, а не выбирать оборудование исключительно в соответствии с номинальной мощностью.

Каковы основные характеристики трансформатора на опоре мощностью 37,5 кВА?

Несколько конструктивных и эксплуатационных характеристик влияют на пригодность трансформатора, монтируемого на столбе, для проекта распределения электроэнергии на открытом воздухе.

Для групп закупок эти характеристики должны оцениваться вместе с требуемым коэффициентом трансформации, частотой, конфигурацией фаз, уровнем изоляции, условиями окружающей среды, применимыми стандартами и спецификациями коммунальных предприятий.

Как изготавливается трансформатор?

Качество изготовления напрямую связано с надежностью трансформатора. Для установки на опоре мощностью 37,5 кВА производственный процесс включает в себя несколько контролируемых этапов, а не просто сборку бака, сердечника и обмоток.

Изготовление ядра

Сердечник изготавливается из листов электротехнической стали, которые нарезаются до контролируемых размеров и собираются в магнитную цепь. Правильная укладка, расположение соединений, состояние поверхности и давление зажима помогают контролировать магнитные потери и механическую стабильность.

Прецизионная обмотка

Ступень обмотки определяет важные электрические и механические характеристики. В информации о продукции Guangbian указаны обмотки из чистой меди для устройства мощностью 37,5 кВА. Размер проводника, количество витков, натяжение обмотки, расположение слоев и система изоляции должны тщательно контролироваться.

После намотки вакуумная пропитка может помочь изоляционному материалу проникнуть в пространство внутри катушки и улучшить механическую фиксацию, диэлектрические характеристики и теплопередачу.

Сборка сердечника и катушки

Готовые катушки собираются с сердечником трансформатора, изоляционными компонентами и электрическими соединениями. Соответствующие зазоры между компонентами, находящимися под напряжением, необходимы для обеспечения эффективности изоляции и безопасной эксплуатации.

Сборка бака

Активная часть установлена ​​внутри бака трансформатора и погружена в изоляционное масло. Масло служит как электроизоляционной средой, так и охлаждающей средой. В опубликованной Guangbian производственной информации говорится, что минеральное изоляционное масло перед заливкой обезвоживается и дегазируется, а сварные швы резервуара проверяются на целостность.

Какое тестирование следует учитывать покупателям?

Заводские испытания являются важной частью закупки трансформатора, поскольку электрические характеристики невозможно надежно оценить только по внешнему виду. Согласно опубликованной информации о продукции Guangbian, ее установка мощностью 37,5 кВА перед отправкой проходит несколько испытаний.

• Тестирование без нагрузки:Проверяет ток и потери, связанные с сердечником, в условиях холостого хода.
• Нагрузочное тестирование:Оценивает потери нагрузки и характеристики повышения температуры в номинальных условиях эксплуатации.
• Выдерживаемое испытание напряжением:Проверяет изоляционную способность в соответствии с указанными испытательными напряжениями промышленной частоты.
• Тестирование импульсным напряжением:Помогает оценить способность системы изоляции противостоять кратковременным перенапряжениям.
• Испытание изоляционного масла:Оценивает такие свойства, как напряжение пробоя и характеристики, связанные с влажностью.
• Измерение сопротивления постоянному току:Помогает выявить отклонения в сопротивлении обмоток и электрических соединениях.

Для закупок проекта покупатели должны запросить соответствующий отчет об испытаниях и подтвердить, что требования к испытаниям соответствуют стандартам страны назначения и техническим спецификациям местного коммунального предприятия.

Почему стоит выбрать распределительный трансформатор на опоре?

Трансформаторы, монтируемые на столбе, особенно практичны там, где распределительная сеть уже опирается на воздушные провода. Их повышенная конфигурация может предложить ряд инженерных и инфраструктурных преимуществ.

• Эффективное использование пространства:Трансформатор не требует большой площади для установки на уровне земли.
• Совместимость с воздушными сетями:Конфигурация естественным образом соединяется с воздушными распределительными линиями.
• Сниженные гражданские требования:По сравнению с некоторыми наземными установками может потребоваться меньше специальных наземных сооружений.
• Практическое развертывание в сельской местности:Конфигурация подходит для расширения сетей распространения в рассредоточенных сообществах.
• Пригодность для использования на открытом воздухе:Устойчивая к атмосферным воздействиям конструкция выдерживает открытые условия эксплуатации.
• Доступное обслуживание:Персонал коммунальной службы может проверять и обслуживать оборудование, соблюдая соответствующие процедуры безопасности.

Однако установка всегда должна соответствовать местным электротехническим нормам, требованиям к нагрузке на опоры, зазорам, правилам заземления, требованиям защиты и процедурам коммунальных служб. Поэтому выбор трансформатора должен быть интегрирован в общую схему распределения, а не рассматриваться как изолированное решение о покупке.

Как покупателям следует выбрать правильный трансформатор?

Выбор трансформатора мощностью 37,5 кВА предполагает нечто большее, чем просто подтверждение номера кВА. Инженеры по закупкам должны изучить полные электрические и экологические требования перед размещением заказа.

1. Подтвердите загрузку:Рассчитайте текущий спрос и разумный будущий рост.
2. Подтвердите требования к напряжению:Укажите первичное и вторичное напряжение в соответствии с системой распределения.
3. Проверьте конфигурацию фаз:Определите, требуется ли для проекта однофазное или трехфазное оборудование.
4. Частота просмотра:Убедитесь в совместимости с частотой местной электрической сети.
5. Оцените условия установки:Учитывайте температуру окружающей среды, высоту над уровнем моря, влажность, загрязнение, ветер и воздействие.
6. Проверьте требования защиты:Согласуйте предохранители, защиту от перенапряжения, заземление и другое защитное оборудование.
7. Запросить техническую документацию:Просмотрите чертежи, информацию на паспортной табличке, протоколы испытаний и применимые стандарты.
8. Оцените возможности поставщика:Учитывайте производственный опыт, процедуры проверки, отслеживаемость, возможность доставки и послепродажную поддержку.

Надежный поставщик трансформаторов должен иметь возможность обсудить эти параметры до начала производства, чтобы окончательная конфигурация соответствовала реальному проекту, а не полагаться на общую спецификацию.

Часто задаваемые вопросы

Что означает 37,5 кВА на трансформаторе?

37,5 кВА — номинальная полная мощность трансформатора. Он указывает электрическую нагрузочную способность при заданных условиях эксплуатации и должен учитываться вместе с напряжением, коэффициентом мощности, условиями окружающей среды и применимыми конструктивными требованиями.

Где можно установить трансформатор на опоре мощностью 37,5 кВА?

Его можно использовать в подходящих воздушных распределительных системах, обслуживающих жилые районы, сельские районы, фермы, небольшие коммерческие объекты, объекты легкой промышленности и отдельные временные энергетические проекты.

Почему важны медные обмотки?

Медь обеспечивает высокую электропроводность и хорошие механические характеристики для обмоток трансформатора. Также важны правильный размер проводника и контролируемое натяжение обмотки, поэтому материал обмотки не следует оценивать независимо от всей конструкции обмотки.

Подходит ли трансформатор на столбе для любого проекта?

Нет. Пригодность зависит от требований к нагрузке, уровней напряжения, конфигурации сети, условий установки, стандартов электроснабжения, допустимой нагрузки на опору, безопасных расстояний и местных электротехнических правил. Квалифицированный инженер-электрик должен подтвердить окончательную спецификацию.

Что мне следует запросить у производителя трансформаторов?

Покупателям следует рассмотреть возможность запроса технических чертежей, паспортных данных, документации по стандартным испытаниям, применимых стандартов, информации по установке, условий гарантии, деталей упаковки и спецификаций доставки. Для закупок проектов отслеживаемость и документированные заводские испытания также могут быть ценными.

Заключение

Трансформатор мощностью 37,5 кВА, монтируемый на столбе, обеспечивает практический способ снизить напряжение электроэнергии среднего напряжения для распределительных приложений с умеренной нагрузкой, одновременно обеспечивая эффективное использование воздушной инфраструктуры. Его производительность зависит от всей инженерной системы, включая конструкцию сердечника, качество медной обмотки, изоляцию, охлаждение, целостность резервуара, заводские испытания и правильную установку. Guangbian производит трансформаторы на опорах в Китае и поддерживает покупателей со всего мира, предлагая прямые закупки и решения по трансформаторам на заводе. Если вы планируете проект электрификации сельской местности, систему распределения коммунальных услуг, сельскохозяйственную энергосеть или коммерческое применение,связаться с намичтобы обсудить необходимое напряжение, мощность, условия установки, требования к испытаниям и индивидуальное решение трансформатора для вашего проекта.
