Как изолирующий трансформатор сухого типа мощностью 150 кВА может улучшить безопасное и гибкое распределение электроэнергии

Краткое содержание статьи:Правильно выбранный трансформатор может существенно повлиять на безопасность распределения электроэнергии, преобразование напряжения, совместимость оборудования и надежность объекта.Изолирующий трансформатор сухого типа мощностью 150 кВАотГУАНБЯНЬпредназначен для приложений, требующих электрической изоляции и распределения низкого напряжения, с входным напряжением 480 В, трехфазным выходом 400 В и однофазным выходом 230 В, полностью медными обмотками, соединением «треугольник-звезда», корпусом из нержавеющей стали IP43, автоматическим вентиляторным охлаждением и защитой MCCB. В этой статье описываются его конфигурация, принципы работы, сценарии применения, технические соображения и факторы выбора для промышленных и строительных проектов.

Оглавление

1. Что такое изолирующий трансформатор сухого типа мощностью 150 кВА?
2. Каковы основные технические характеристики?
3. Какие преимущества предлагает этот трансформатор?
4. Где его можно использовать?
5. Как выбрать правильную конфигурацию?
6. Чем он отличается от других вариантов трансформатора?
7. Как он производится и тестируется?
8. Часто задаваемые вопросы
9. Вам нужно индивидуальное решение для трансформатора?

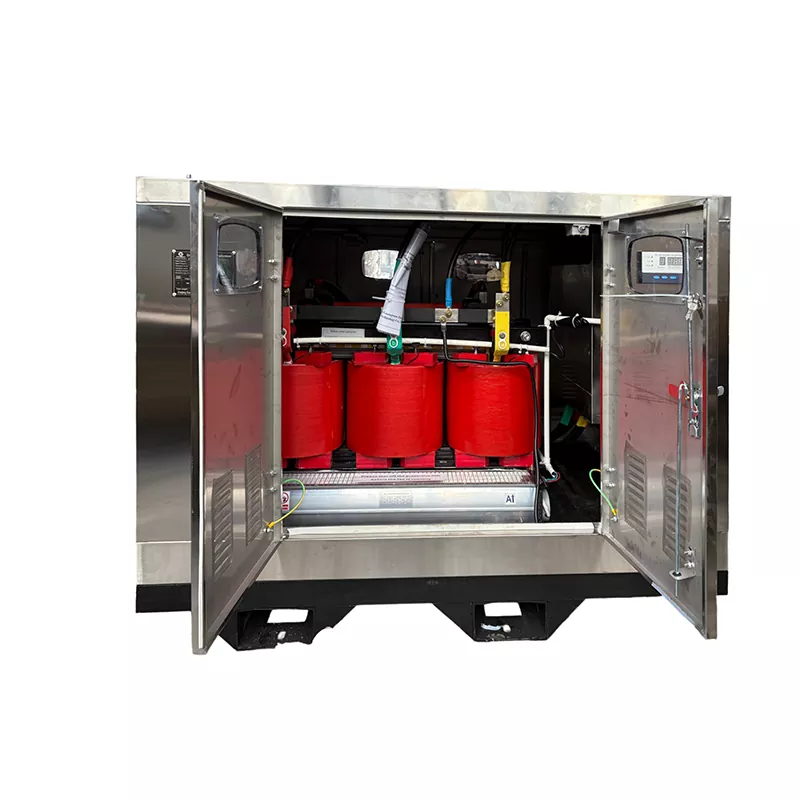

Что такое изолирующий трансформатор сухого типа мощностью 150 кВА?

Изолирующий трансформатор сухого типа мощностью 150 кВА представляет собой трехфазный трансформатор, предназначенный для обеспечения электрической изоляции при преобразовании входящей мощности в необходимый уровень распределения низкого напряжения. В отличие от масляных трансформаторов, в конструкциях сухого типа вместо изоляционного масла используется твердая изоляция и воздушное охлаждение, что делает их особенно подходящими для установки внутри помещений и в некоторых промышленных или строительных условиях.

Конфигурация GUANGBIAN используетВход сетевого напряжения 480 Ви обеспечиваетТрехфазный выход 400 В и однофазный выход 230 В.. Соединение обмоток треугольником-звездой (Δ-Y) позволяет вторичной стороне обеспечить нейтральную точку для однофазного распределения, одновременно поддерживая трехфазные нагрузки.

Трансформатор с номинальной мощностью 150 кВА может обслуживать как машинное оборудование, так и вспомогательные электрические нагрузки, если фактическая потребность объекта, пусковой ток, коэффициент мощности, коэффициент нагрузки и одновременная работа были правильно рассчитаны.

Каковы основные технические характеристики?

Перед покупкой трансформатора важно понять электрическую конфигурацию, поскольку напряжение, частота, расположение фаз, защита корпуса, материал обмотки и метод охлаждения — все это влияет на совместимость системы.

Эта конфигурация особенно практична, когда один источник питания должен поддерживать как трехфазное оборудование, так и однофазное вспомогательное оборудование. Однако мощность, указанную на паспортной табличке, не следует рассматривать как указание на то, что каждое подключенное устройство может одновременно работать на полной номинальной мощности.

Какие преимущества предлагает этот трансформатор?

Электрическая изоляция для последующих нагрузок

Изоляция разделяет первичную и вторичную электрические цепи посредством трансформаторной связи. Такое расположение может помочь создать управляемую нисходящую энергосистему и полезно в приложениях, где электрическая изоляция является частью общей конструкции распределения.

Гибкое распределение 400 В и 230 В

Вторичная конфигурация «Дельта-Звезда» обеспечивает возможность как трехфазного, так и однофазного распределения. Трехфазное питание 400 В может питать такое оборудование, как насосы, краны, сварочные аппараты, бетоносмесители и другое промышленное оборудование, а питание 230 В может обслуживать освещение, офисное оборудование, портативные инструменты, кондиционеры и вспомогательные нагрузки.

Полностью медные обмотки

В трансформаторе используются полностью медные обмотки. Медь имеет относительно низкое электрическое сопротивление, и правильно спроектированные медные проводники могут помочь контролировать потери в обмотке. Фактические тепловые характеристики по-прежнему зависят от размера проводника, конструкции трансформатора, температуры окружающей среды, системы изоляции, вентиляции и условий нагрузки.

Автоматическое управление охлаждением

Датчики температуры контролируют состояние обмотки. При достижении заданной температуры автоматические вентиляторы начинают увеличивать теплоотдачу. Этот подход полезен для приложений, в которых электрические нагрузки колеблются или рабочие температуры могут повыситься.

Интегрированная защита MCCB

На входной и выходной сторонах предусмотрены автоматические выключатели в литом корпусе. Эти выключатели могут обеспечить дополнительную защиту и изоляцию цепи, а их окончательные номиналы следует выбирать в соответствии с размером кабеля, подключенными нагрузками, ожидаемым током и требованиями координации защиты проекта.

Где его можно использовать?

Мощность 150 кВА подходит для многих систем распределения электроэнергии среднего масштаба, когда расчетная нагрузка находится в пределах проектных пределов трансформатора.

• Строительные площадки:Обеспечивает временную электроэнергию кранам, миксерам, насосам, сварочному оборудованию, освещению и офисам на объекте.
• Промышленные объекты:Поддерживает производственное оборудование вместе со вспомогательными однофазными электрическими нагрузками.
• Коммерческие объекты:Обеспечивает изолированное распределение низкого напряжения там, где этого требует электрическая схема.
• Временные энергосистемы:Может быть интегрирован в проектные схемы распределения электроэнергии.
• Установки смешанной нагрузки:Поддерживает как трехфазное оборудование, так и однофазное оборудование 230 В от одной вторичной системы.

Для строительных проектов конфигурация проекта в Саудовской Аравии, предоставленная GUANGBIAN, демонстрирует, как корпус из нержавеющей стали, соединение Delta-Star, автоматическое вентиляторное охлаждение, медные обмотки и дополнительные автоматические выключатели могут быть интегрированы в конструкцию трансформатора для конкретного проекта.

Как выбрать правильную конфигурацию?

Выбор трансформатора следует начинать с электрической системы, а не просто с выбора номинальной мощности в кВА. Полный технический анализ должен охватывать следующие факторы:

1. Рассчитаем максимальный спрос:Определите фактическую рабочую нагрузку, а не добавляйте только номинальные значения, указанные на паспортной табличке каждого подключенного устройства.
2. Проверьте пусковой ток двигателя:Двигатели, компрессоры, насосы и другие индуктивные нагрузки могут требовать значительно более высокого тока во время запуска.
3. Подтвердите входное напряжение:Убедитесь, что первичное напряжение соответствует имеющемуся электропитанию.
4. Подтвердите выходные требования:Определите, требуется ли для проекта трехфазное напряжение 400 В, однофазное напряжение 230 В или другое сочетание напряжений.
5. Проверьте частоту:Убедитесь, что установка работает на частоте 50 или 60 Гц.
6. Проверьте условия окружающей среды:Температура, вентиляция, пыль, влажность и место установки влияют на тепловые требования и требования к корпусу.
7. Определите требования к защите:Номиналы MCCB и защита нижестоящей цепи должны быть согласованы с кабелями и подключенным оборудованием.
8. Подтвердите меры заземления:Конфигурация нейтрали и заземления должна соответствовать электрической схеме проекта и применимым местным нормам.

Эти соображения особенно важны, поскольку трансформатор может выглядеть подходящего размера в нормальных условиях эксплуатации, но при этом испытывать чрезмерную нагрузку, если одновременно запускаются несколько сильноточных двигателей.

Чем он отличается от других вариантов трансформатора?

Выбор между сухим типом и масляной технологией должен основываться на условиях установки, мощности, требованиях к напряжению, применимых стандартах, требованиях к охлаждению, доступном пространстве и общей конструкции электрической системы.

Как он производится и тестируется?

При закупке трансформаторов на основе проекта качество изготовления является лишь частью процесса. Не менее важна точная интерпретация электрических спецификаций заказчика.

ГУАНБЯНЬ производит конфигурации трансформаторов в соответствии с требованиями проекта. В зависимости от применения можно регулировать такие характеристики, как входное и выходное напряжение, частота, расположение обмоток, конструкция корпуса, метод охлаждения и конфигурация защиты.

Производственный процесс должен подтвердить ключевые электрические параметры до начала производства. Затем можно провести заводские испытания в соответствии с согласованной технической спецификацией и применимым стандартом, с доступом к протоколам испытаний и проверке третьей стороной, если этого требует проект.

Основная информация, которую необходимо предоставить при запросе ценового предложения

• Требуемая мощность кВА
• Первичное и вторичное напряжение
• Частота 50 Гц или 60 Гц
• Однофазные или трехфазные требования
• Предпочтение материала обмотки
• Требуемая конфигурация подключения
• Условия установки внутри или снаружи помещения
• Требования к защите корпуса
• Требования к охлаждению
• MCCB или другие требования защиты
• Тип нагрузки и пусковые характеристики двигателя
• Применимые местные электрические стандарты

Предоставление этой информации на этапе предложения помогает производителю разработать конфигурацию трансформатора, соответствующую реальному проекту, а не полагаться на общую стандартную модель.

Часто задаваемые вопросы

Какое выходное напряжение у этого трансформатора?

Эта конфигурация обеспечивает трехфазный выход 400 В и однофазный выход 230 В. Другие комбинации напряжений могут быть разработаны в соответствии с требованиями проекта.

Могут ли нагрузки 400 В и 230 В работать от одного трансформатора?

Да. Соединение «треугольник-звезда» обеспечивает трехфазное вторичное питание и нейтральную точку для однофазного распределения. Подключенные нагрузки должны быть правильно сбалансированы и оставаться в пределах номинальной мощности трансформатора.

Как работает автоматический вентилятор охлаждения?

Датчики температуры контролируют температуру обмотки. При достижении заданной температуры система управления активирует охлаждающие вентиляторы для увеличения рассеивания тепла. Фактическая контрольная температура должна соответствовать тепловому расчету трансформатора.

Что означает защита IP43?

IP43 означает защиту от твердых посторонних предметов размером более 1 мм и защиту от водяных брызг в соответствии с применимыми условиями испытаний IPX3. Его не следует интерпретировать как полностью пыленепроницаемый или водонепроницаемый.

Достаточно ли 150 кВА для стройки?

Это зависит от расчетной потребности объекта в электроэнергии. Пусковой ток двигателя, сварочное оборудование, одновременная работа, временные пиковые нагрузки, коэффициент мощности и коэффициент нагрузки — все это следует учитывать перед подтверждением требуемой мощности трансформатора.

Можно ли настроить трансформатор?

Да. Входное и выходное напряжение, частота, конфигурация подключения, корпус, метод охлаждения, расположение обмоток и конфигурация защиты могут быть настроены в соответствии с электрическими требованиями проекта.

Вам нужно индивидуальное решение для трансформатора?

Выбор правильного трансформатора в конечном итоге зависит от соответствия электрической мощности, преобразования напряжения, изоляции, защиты, охлаждения и условий установки реальной рабочей среде. Благодаря настраиваемым электрическим характеристикам и проектно-ориентированному производству компания GUANGBIAN может оказать поддержку клиентам, ищущим практичное трансформаторное решение для промышленности, строительства и других приложений распределения низкого напряжения. Если вы планируете новый проект или заменяете существующий блок,связаться с намис учетом вашего напряжения, мощности, частоты, типа нагрузки и требований к установке, чтобы обсудить подходящую конфигурацию трансформатора и получить предложение для конкретного проекта.
