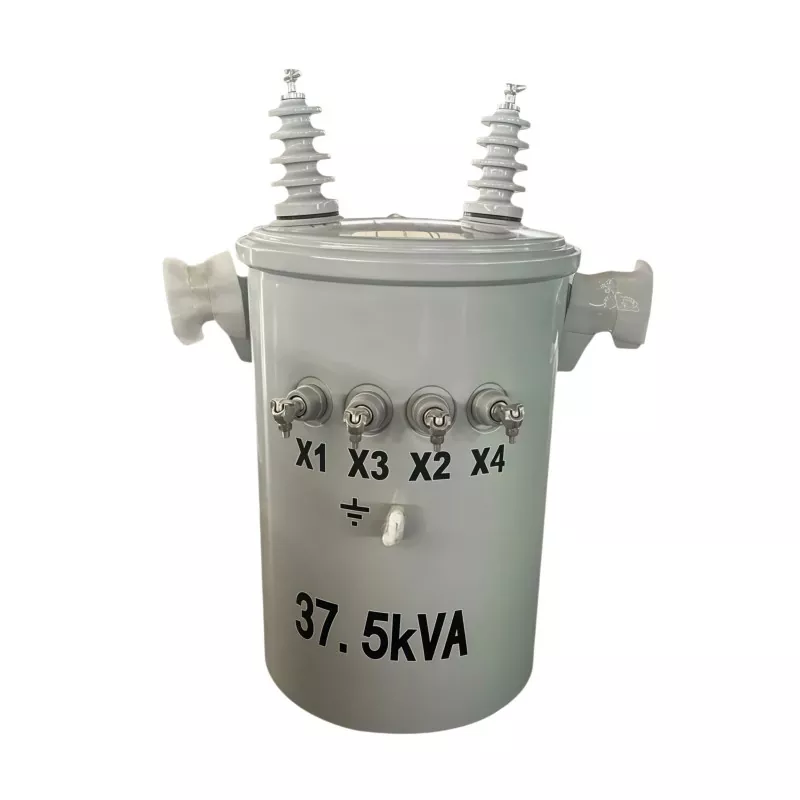

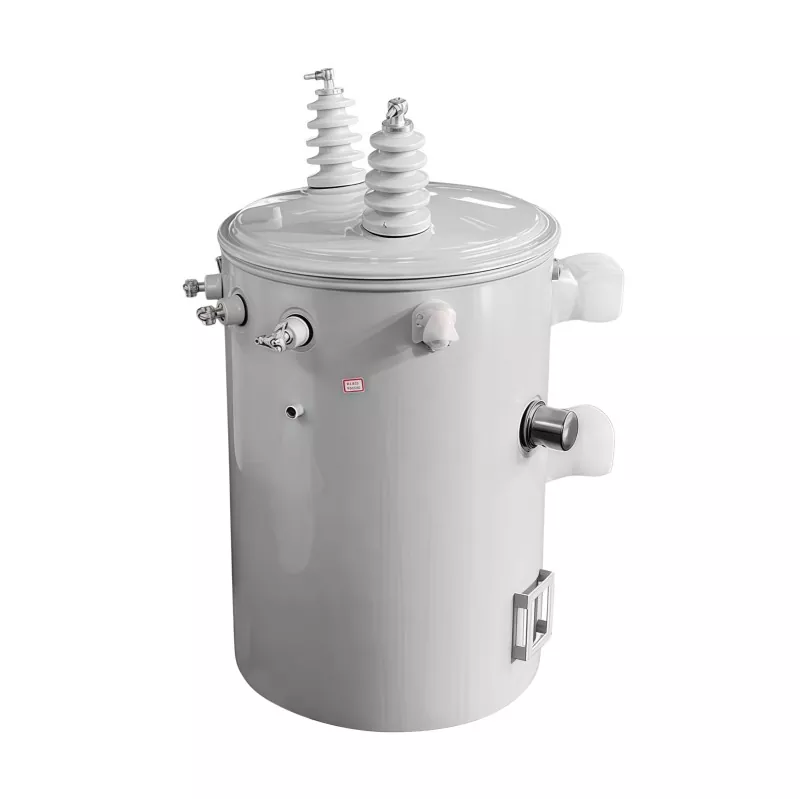

Трансформатор на столбе мощностью 37,5 кВА

Трансформатор мощностью 37,5 кВА, монтируемый на столбе, — это распределительный электрический трансформатор, установленный на опорах электросетей для понижения электроэнергии среднего напряжения от линий электропередач до более низкого полезного напряжения для жилых, коммерческих, сельскохозяйственных и легких промышленных предприятий. Имея номинальную мощность 37,5 киловольт-ампер (кВА), он обычно используется в воздушных распределительных системах для обеспечения стабильного, эффективного и надежного электроснабжения в городских и сельских районах. Его компактная конструкция, монтируемая на столбе, помогает экономить пространство на земле, упрощает установку и поддерживает экономичные распределительные сети.

Принцип работы

Трансформатор на столбе работает по принципу электромагнитной индукции.

Вход высокого напряжения

Электроэнергия среднего или высокого напряжения подается на первичную обмотку по воздушным распределительным линиям.

Генерация магнитного поля

Когда переменный ток протекает через первичную обмотку, он создает изменяющееся магнитное поле внутри сердечника трансформатора.

Преобразование напряжения

Это магнитное поле индуцирует напряжение во вторичной обмотке. В зависимости от соотношения витков между обмотками напряжение понижается до более низкого полезного уровня.

Стабильный выходной источник питания

Преобразованная электроэнергия низкого напряжения затем доставляется жилым, коммерческим или промышленным потребителям со стабильной производительностью.

Приложения

Трансформатор мощностью 37,5 кВА, монтируемый на столбе, предназначен для систем распределения с низкой и средней нагрузкой, эффективно понижая электричество среднего напряжения до низкого напряжения, пригодного для использования конечными пользователями. Он широко используется в следующих случаях:

Распределение электроэнергии в жилых домах

Идеально подходит для жилых кварталов, сельских домов и небольших населенных пунктов, обеспечивая стабильное электроснабжение для освещения, бытовой техники и ежедневного энергопотребления.

Проекты сельской электрификации

Обычно используется при расширении сельских сетей и в системах электроснабжения отдаленных районов из-за простоты установки и низких требований к техническому обслуживанию.

Сельскохозяйственные энергетические системы

Подходит для ферм, ирригационных систем, животноводческих помещений и теплиц, привода водяных насосов, двигателей и сельскохозяйственной техники.

Малые коммерческие объекты

Широко применяется в небольших офисах, розничных магазинах, заправочных станциях, мастерских и хранилищах для стабильного коммерческого электроснабжения.

Легкая промышленность

Используется на небольших заводах, обрабатывающих цехах и объектах технического обслуживания с умеренным энергопотреблением.

Проекты временного электроснабжения

Распространен на строительных площадках и временных наружных инженерных проектах, требующих гибкого и надежного распределения электроэнергии.

Давайте рассмотрим, как GUANGBIAN на самом деле его строит.

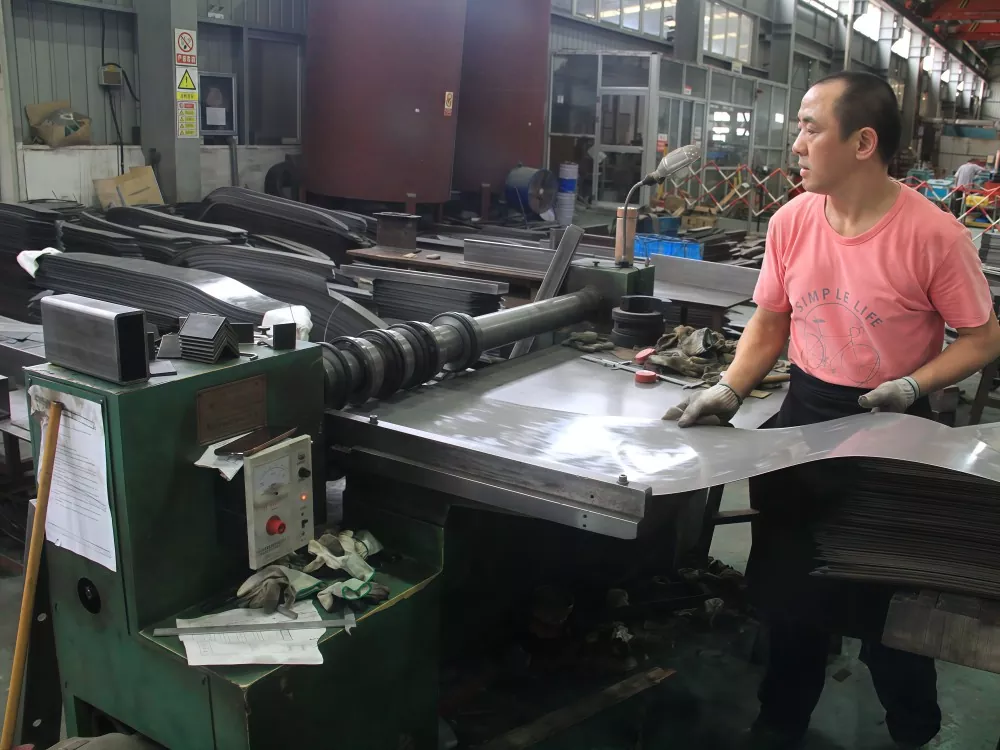

Шаг 1: Изготовление сердечника

Сердечник начинается с текстурированной кремнистой стали. Отличные магнитные свойства, но он хрупкий — его нельзя штамповать, как обычную сталь.

Мы разрезаем листы по заданным размерам, а затем укладываем их слой за слоем на специализированном оборудовании. Стыки каждого слоя смещены относительно нижнего, что сводит к минимуму воздушные зазоры на магнитном пути. Как только мы достигаем целевой толщины, вся стопка плотно зажимается и пропитывается вакуумом, чтобы зафиксировать все на месте.

От этого этапа зависит процесс изготовления трансформатора. Коэффициент штабелирования, плоскостность поверхности, давление зажима — упустите любой из этих факторов, и потери на холостом ходу превысят нормативные значения.

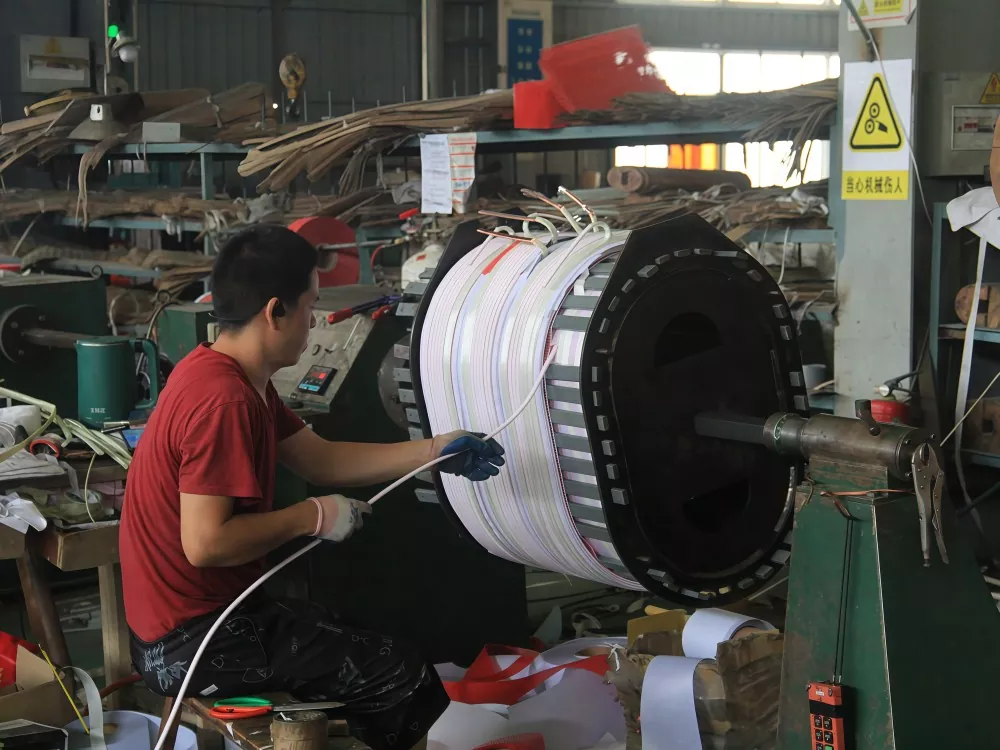

Шаг 2: Обмотка

Вот здесь это становится критическим. Намоточный цех работает при контролируемой температуре и влажности. Операторы сидят за намоточными машинами, поочередно подавая медную проволоку на формирователь катушки, сохраняя ее ровность и плотность.

В трансформаторе GUANGBIAN мощностью 37,5 кВА, монтируемом на опоре, используется обмотка из чистой меди, а не алюминия. Мы производим их на нашем заводе в Китае, и здесь важна каждая деталь: калибр проволоки, количество витков, схема наслоения. Намотка слишком слабая, катушке не хватает механической прочности. Слишком сильный ветер, вы разрушаете изоляцию.

После намотки катушка проходит вакуумную пропитку. Изоляционный лак проникает в каждый зазор, фиксируя витки на месте и придавая обмотке диэлектрическую прочность и лучшее рассеивание тепла.

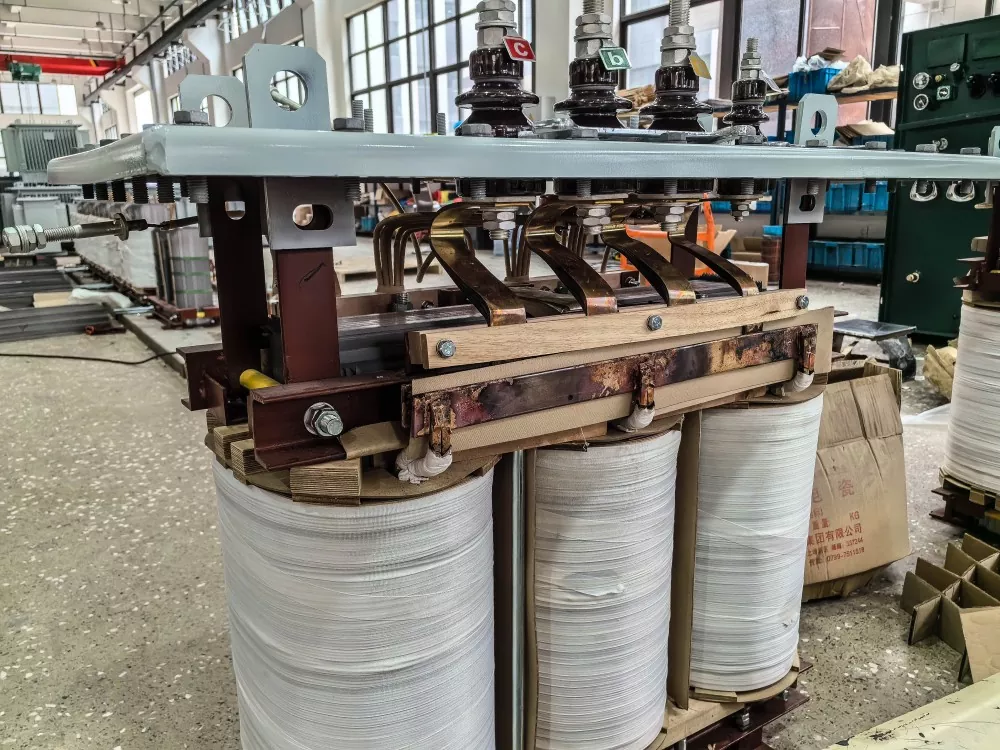

Шаг 3: Сборка сердечника и катушки

Намотанные катушки скользят по ножкам сердечника. Вставляются изоляционные проставки, подключаются выводы, и вся активная часть принимает форму. Зазоры между обмотками должны соответствовать стандарту — никаких сокращений.

После сборки активная часть сразу же проходит заводские испытания трансформатора: испытание на выдерживание напряжения и измерение сопротивления постоянному току. Все, что не так, даже незначительно, улавливается на этом этапе.

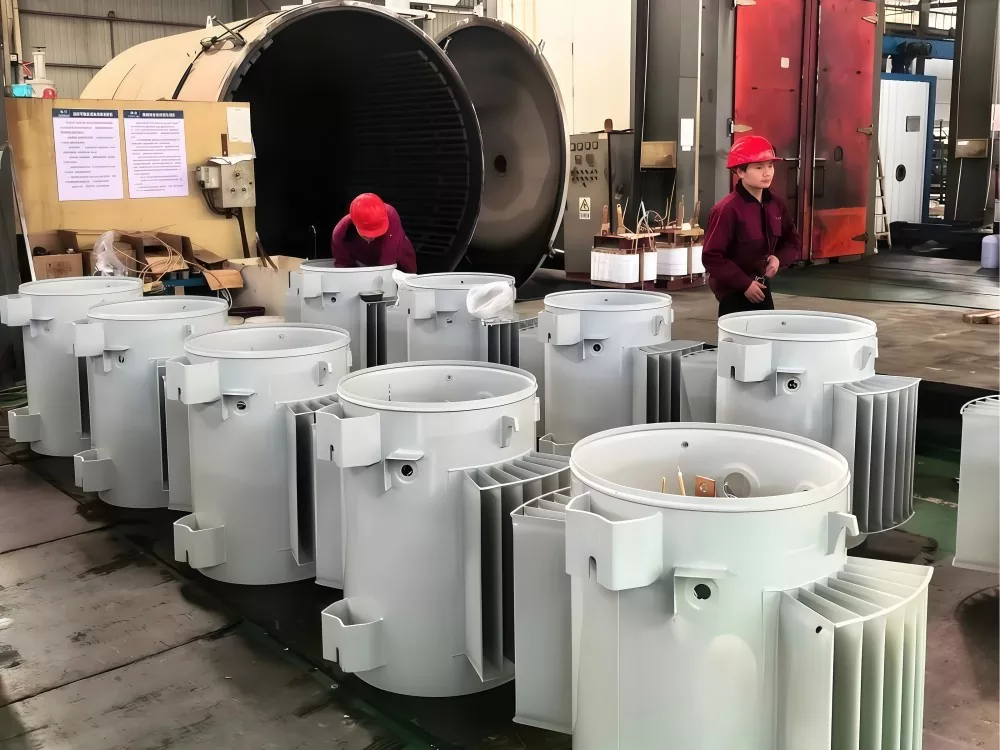

Шаг 4: Сборка бака

Активная часть прошла проверку? Его опускают в бак. Резервуар представляет собой оболочку трансформатора, наполненную изоляционным маслом, выполняющим двойную функцию: диэлектрический барьер и охлаждающую жидкость.

В GUANGBIAN мы используем высококачественное минеральное изоляционное масло. Перед подачей в резервуар обезвоживается и дегазируется. Сам резервуар представляет собой сварную конструкцию, и каждый сварной шов подвергается рентгеновскому контролю. Никаких утечек не допускается.

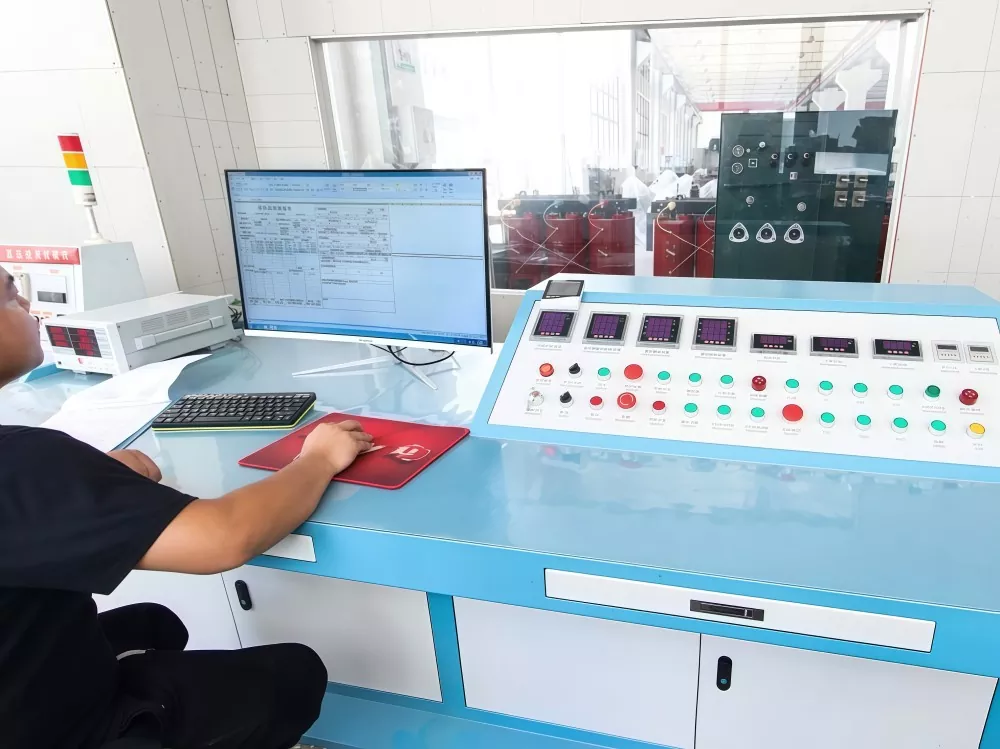

Шаг 5: Финальное тестирование

Прежде чем любое устройство покинет завод, оно проходит полную программу испытаний:

Тест без нагрузки: мы включаем его, когда на вторичной стороне ничего не подключено. Показания тока и потерь говорят нам, работает ли ядро. В трансформаторе мощностью 37,5 кВА, монтируемом на опоре, потери холостого хода должны составлять ≤113 Вт или ниже.

Нагрузочное испытание: положите на него полную номинальную нагрузку и наблюдайте за цифрами. Потери нагрузки остаются на уровне ≤413 Вт, а повышение температуры не превышает 65°C.

Выдерживаемое испытание напряжением: 21 кВ при промышленной частоте на обмотке ВН в течение одной минуты. 10 кВ на стороне НН. Если изоляция держится, идем дальше.

Испытание импульсным напряжением: скачок напряжения 60 кВ попадает на первичную обмотку, 30 кВ — на вторичную обмотку. Это говорит о том, сможет ли трансформатор с медной обмоткой выдержать настоящую молнию.

Испытание изолирующего масла: напряжение пробоя, содержание влаги, коэффициент рассеяния — все они должны быть пройдены.

Все тесты ясны? Тогда — и только тогда — он получает заводскую маркировку.

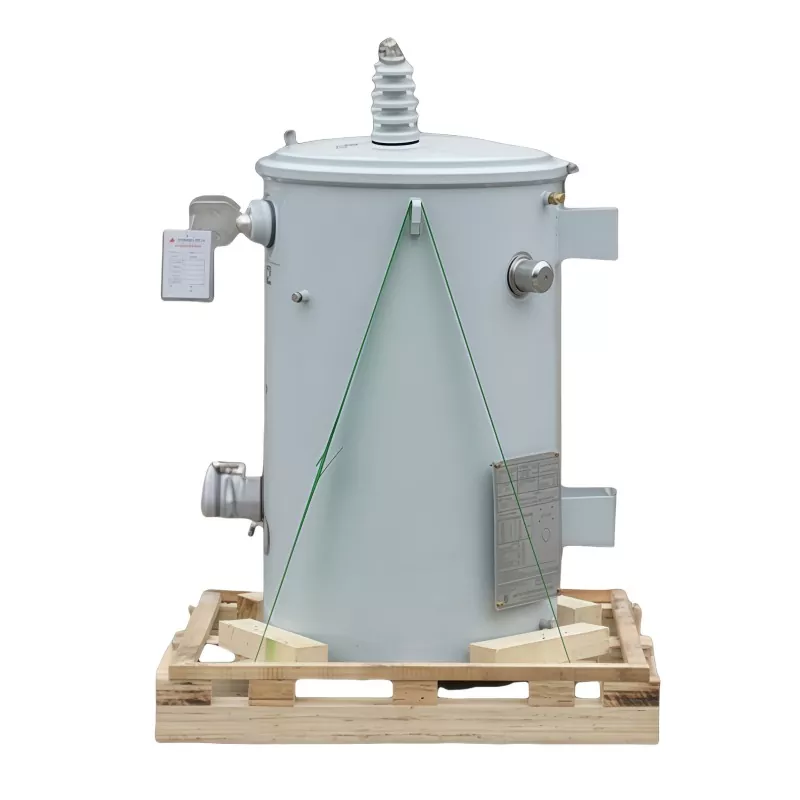

Шаг 6: Упаковка и доставка.

Прошли все испытания? Трансформатор упаковывается во влагозащитный чехол, закрепляется на деревянном поддоне и готовится к отправке. Каждое устройство GUANGBIAN имеет уникальный серийный номер, который указан на паспортной табличке и на основании. Отследите этот номер, и вы найдете дату производства, протоколы испытаний и даже то, какая партия сырья была использована в нем.

Теперь вы поняли картину. Трансформатор мощностью 37,5 кВА, монтируемый на столбе, — это не просто металл и провод, соединенные вместе. В процессе производства трансформаторов задействовано настоящее мастерство и настоящие люди, которые внимательно следят за каждым этапом. Цена имеет значение, но производственные возможности и контроль качества имеют большее значение.

Зачем использовать трансформатор, монтируемый на столбе?

По сравнению с наземными трансформаторами, трансформаторы на опоре имеют ряд существенных преимуществ:

Компактная установка

Устанавливается на опорах, что устраняет необходимость в земельном участке или специальных трансформаторных помещениях.

Снижение затрат на инфраструктуру

Снижает затраты на строительство, устраняя необходимость в фундаменте, ограждениях или дополнительных строительных работах.

Эффективно для распределения в сельской местности

Идеально подходит для сельских и отдаленных районов, где обычно используются воздушные распределительные сети.

Легкий доступ для обслуживания

Устанавливается на удобной высоте для осмотра, обслуживания и замены, что сокращает время простоя.

Повышенная безопасность

Установка на возвышении снижает риски случайного контакта, вандализма и ущерба окружающей среде.

Надежная работа на открытом воздухе

Разработан с устойчивостью к атмосферным воздействиям и коррозии для долгосрочной эксплуатации на открытом воздухе.

Идеально подходит для воздушных сетей электропередачи

Широко используется в воздушных распределительных системах как экономичное и эффективное решение электропитания.

Хотите увидеть это сами? GUANGBIAN производит продукцию на нашем заводе в Китае, и мы приветствуем посещение завода. Свяжитесь с нами, чтобы запланировать тур.
