Изолирующий трансформатор сухого типа мощностью 150 кВА

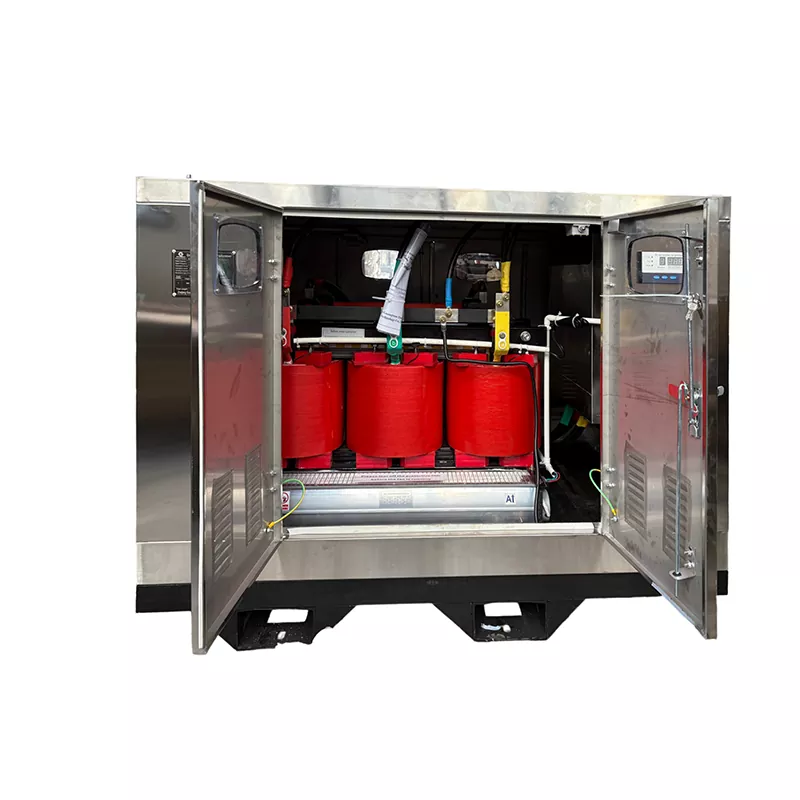

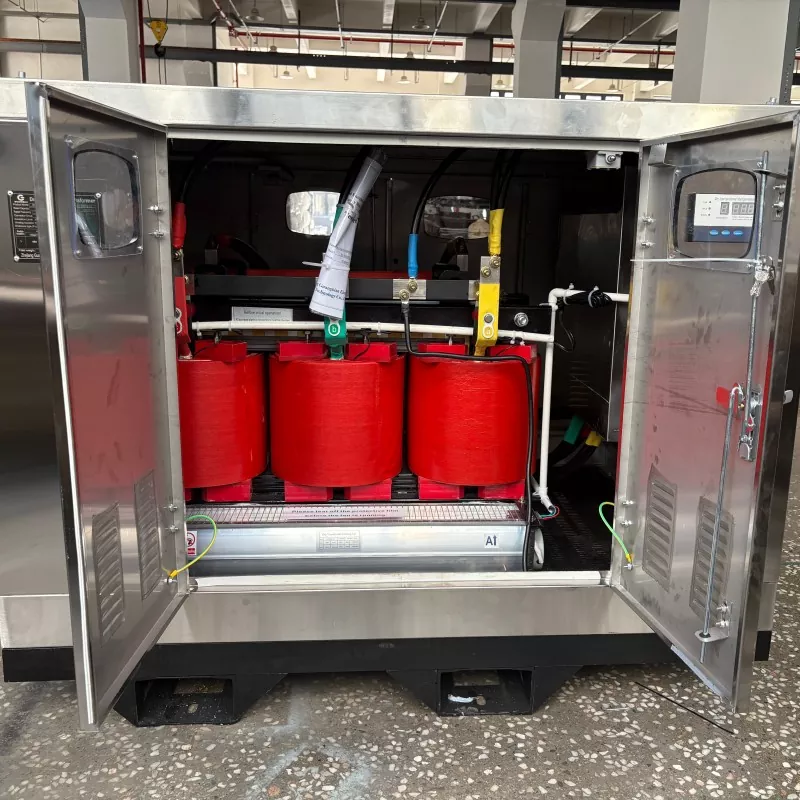

Компания GUANGBIAN производит этот изолирующий трансформатор сухого типа мощностью 150 кВА для применений, требующих электрической изоляции и распределения низкого напряжения. Показанный здесь блок был построен для строительного проекта в Саудовской Аравии и имеет корпус из нержавеющей стали, защиту IP43, полностью медные обмотки, соединение треугольником-звездой (Δ-Y), автоматическое охлаждение вентилятором и два дополнительных автоматических выключателя.

Сторона низкого напряжения обеспечивает трехфазное питание 400 В и однофазное напряжение 230 В. Это позволяет питать трехфазное строительное оборудование и однофазные вспомогательные нагрузки от одного и того же трансформатора в зависимости от расчета нагрузки на объекте и схемы распределения электроэнергии.

Конфигурация для нагрузок 400 В и 230 В

Трехфазный источник питания 400 В можно использовать для такого оборудования, как краны, бетономешалки, сварочные аппараты, насосы и другое трехфазное оборудование. Источник питания 230 В подходит для освещения, офисного оборудования, портативных инструментов, кондиционеров и других однофазных нагрузок.

На строительной площадке использование одного трансформатора для обоих типов нагрузок может упростить схему распределения. Однако номинальная мощность 150 кВА не означает, что каждая подключенная нагрузка может одновременно работать с полной паспортной мощностью. При выборе трансформатора следует учитывать максимальную нагрузку на объекте, пусковой ток двигателя, коэффициент нагрузки, коэффициент мощности и ожидаемое сочетание нагрузок.

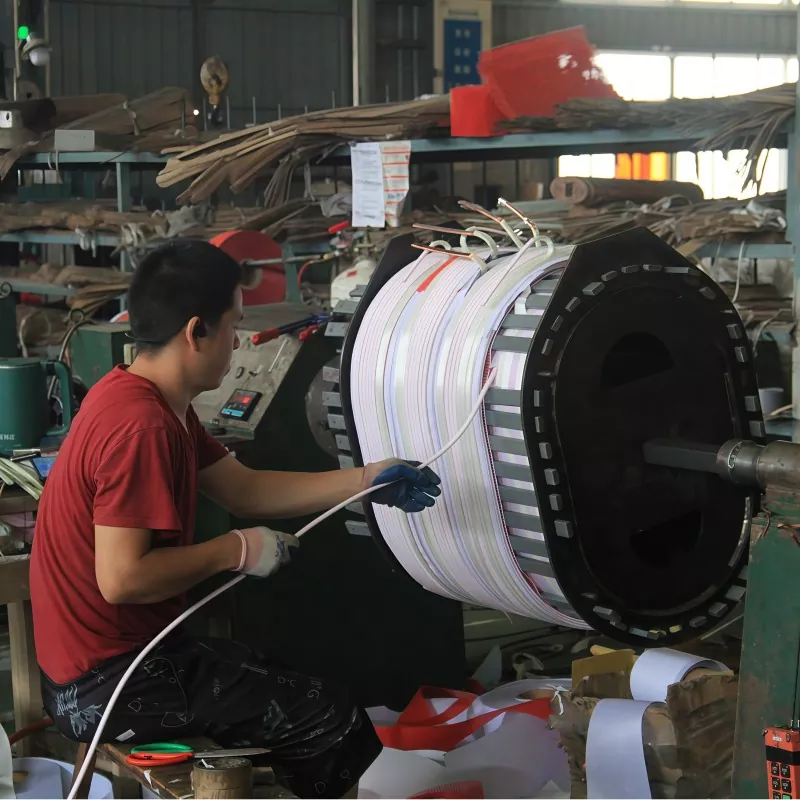

В трансформаторе используются полностью медные обмотки. Медь имеет более низкое удельное электрическое сопротивление, чем алюминий, поэтому потери в проводнике можно контролировать за счет соответствующего размера проводника и конструкции намотки. При установке в жарком климате материал обмотки является лишь частью тепловой конструкции; Также необходимо учитывать температуру окружающей среды, систему изоляции, вентиляцию, нагрузку и метод охлаждения.

Соединение «треугольник-звезда» (Δ-Y) используется для первичной и вторичной обмоток. Сторона низкого напряжения, соединенная звездой, обеспечивает нейтральную точку для однофазного питания 230 В, а обмотка треугольником обеспечивает путь для циркуляции тройных гармонических токов внутри обмотки. Схема заземления нейтрали должна соответствовать электрической схеме проекта и применимым местным требованиям.

Охлаждение и корпус

Датчики температуры используются для контроля температуры обмотки. При достижении заданной температуры автоматические охлаждающие вентиляторы начинают увеличивать рассеивание тепла. Это полезно для установок, где нагрузка меняется во время работы или где температура окружающей среды относительно высока.

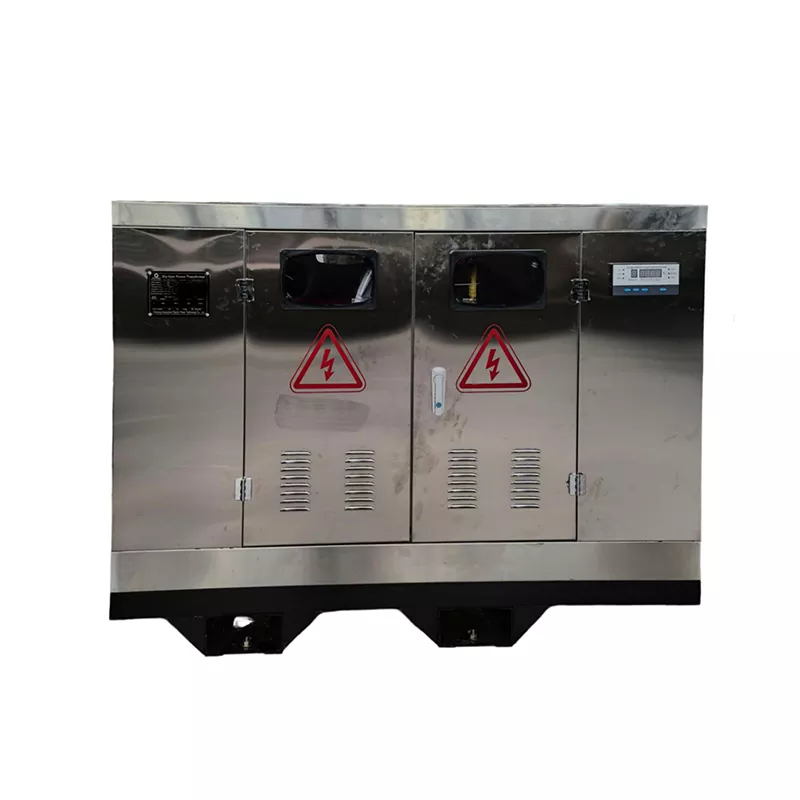

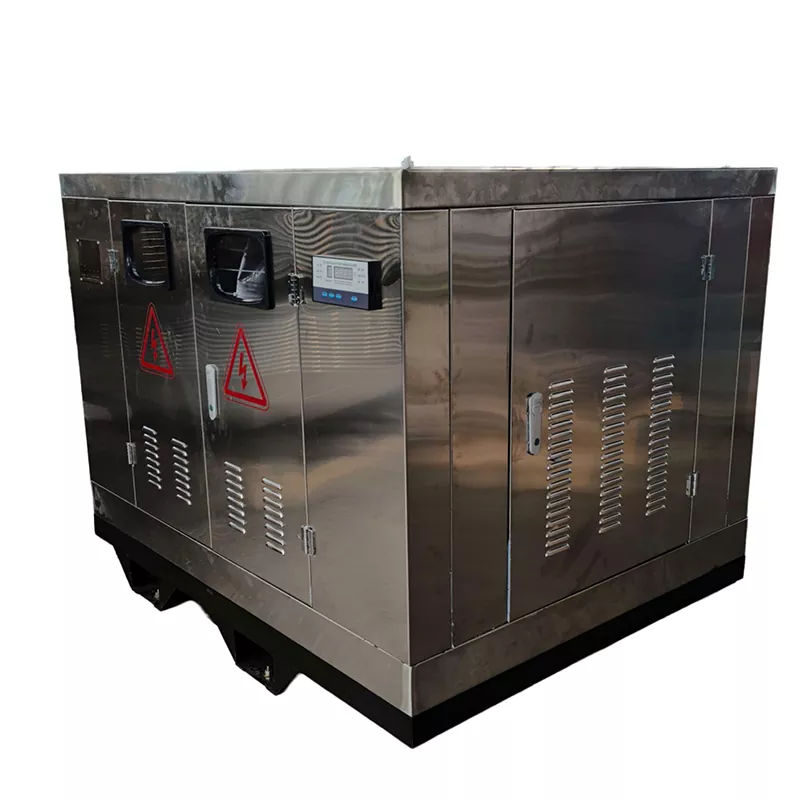

Корпус изготовлен из нержавеющей стали и имеет степень защиты IP43. Согласно IEC 60529, первая цифра IP43 указывает на защиту от твердых посторонних предметов размером более 1 мм, а вторая цифра указывает на защиту от водяных брызг в условиях, предусмотренных для IPX3. Этот рейтинг обеспечивает защиту предполагаемой среды установки, но не следует интерпретировать как полную пыленепроницаемость или водонепроницаемость.

На открытых или частично открытых строительных площадках установка должна по-прежнему обеспечивать соответствующую защиту от прямого сильного дождя, стоячей воды, чрезмерного накопления пыли и других условий, выходящих за пределы указанного уровня защиты корпуса.

Технические детали и выбор проекта

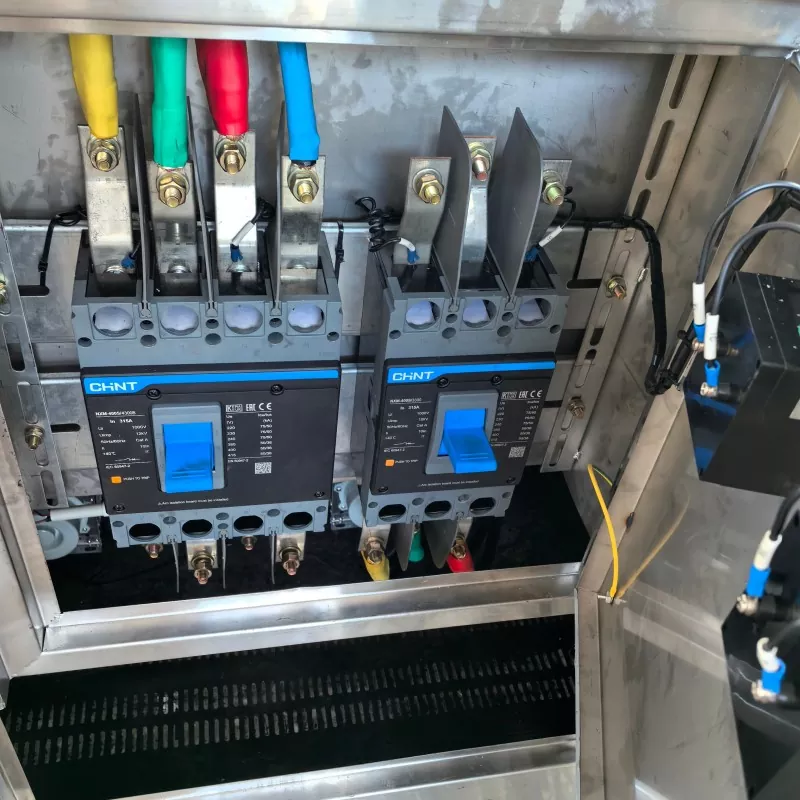

Два дополнительных MCCB обеспечивают отдельную защиту и изоляцию нисходящей цепи. Их номиналы следует выбирать в соответствии с подключенным оборудованием, размером кабеля, ожидаемым током и требованиями координации защиты. Они особенно полезны там, где к трансформатору необходимо подключить различные группы строительных нагрузок.

Перед производством необходимо подтвердить требуемое входное напряжение, выходное напряжение, частоту, конфигурацию фаз, тип нагрузки, температуру окружающей среды, требования к корпусу, схему заземления и применимые электрические стандарты. Необходимо также идентифицировать оборудование с приводом от двигателя, поскольку пусковой ток может повлиять на размер трансформатора, даже если нормальная рабочая нагрузка находится в пределах 150 кВА.

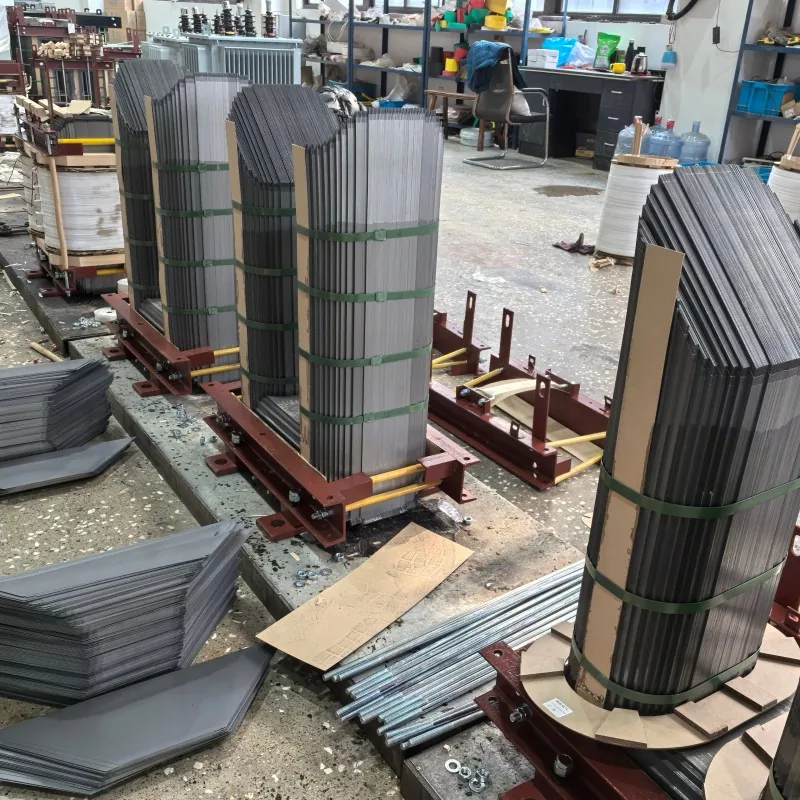

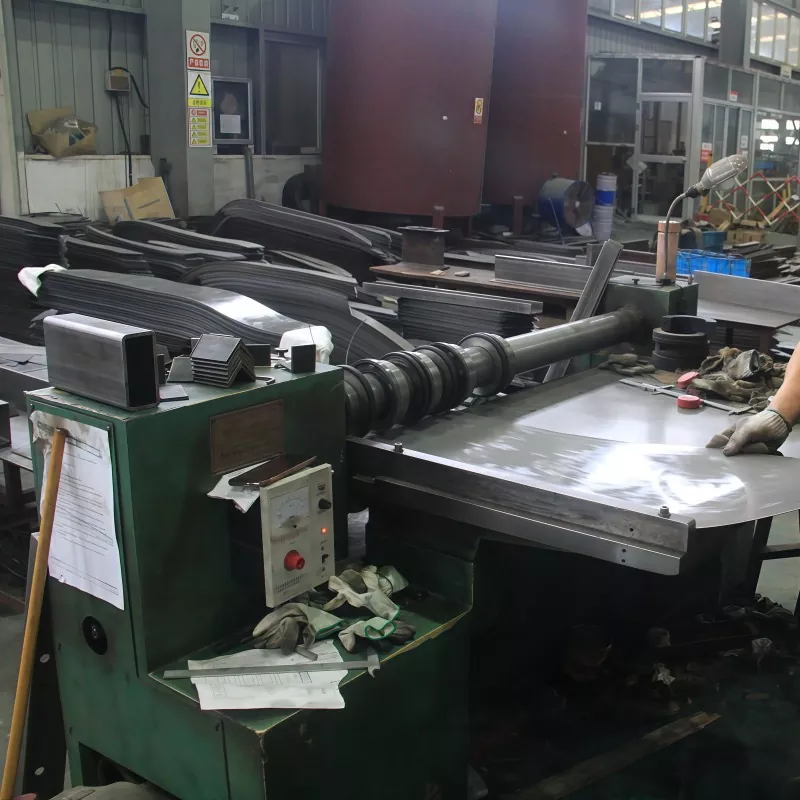

Производство, тестирование и настройка

GUANGBIAN производит изолирующий трансформатор сухого типа мощностью 150 кВА в соответствии с электрическими спецификациями каждого проекта. Для этой конфигурации основные требования включают мощность 150 кВА, вторичное распределение 400 В/230 В, медные обмотки, соединение «треугольник-звезда», корпус IP43, автоматическое охлаждение вентилятором и дополнительные автоматические выключатели.

Другие характеристики могут быть изменены при необходимости, включая входное и выходное напряжение, частоту, расположение обмоток, конструкцию корпуса, метод охлаждения и конфигурацию защиты. Окончательный проект основан на электрической системе и условиях установки, а не на использовании одной и той же конфигурации для каждого проекта.

Заводские испытания проводятся согласно согласованной технической спецификации и действующему стандарту. Протоколы испытаний и проверки третьей стороной могут быть организованы, если этого требует проект.

Часто задаваемые вопросы

Какое выходное напряжение у этого трансформатора?

Эта конфигурация обеспечивает трехфазный выход 400 В и однофазный выход 230 В. Другие комбинации напряжений могут быть изготовлены в соответствии с требованиями проекта.

Может ли нагрузка 400 В и 230 В питаться от одного и того же трансформатора?

Да. Соединение «треугольник-звезда» обеспечивает трехфазное вторичное питание и нейтральную точку для однофазного распределения. Подключенные нагрузки должны быть правильно распределены и оставаться в пределах номинальной мощности трансформатора.

Как управляется вентилятор охлаждения?

Датчики температуры обмотки контролируют рабочую температуру. При достижении заданной температуры система управления запускает вентиляторы охлаждения. Контрольная температура устанавливается в соответствии с тепловым расчетом трансформатора.

Что означает IP43?

IP43 означает защиту от твердых посторонних предметов размером более 1 мм и защиту от водяных брызг в условиях испытаний IPX3. Это не полностью пыленепроницаемый или водонепроницаемый корпус.

Подходит ли 150 кВА для строительной площадки?

Это зависит от реальной нагрузки. В расчет следует включать нормальный рабочий ток, а также пусковой ток двигателя, сварочные нагрузки, одновременную работу и другие временные пиковые нагрузки. Мощность трансформатора должна подтверждаться графиком нагрузки проекта, а не только количеством подключенных машин.

Можно ли изготовить трансформатор по другим характеристикам?

Да. Входное и выходное напряжение, частота, конфигурация подключения, требования к корпусу, охлаждению и защите могут быть указаны в соответствии с проектом. Полные электрические характеристики должны быть подтверждены перед производством.
