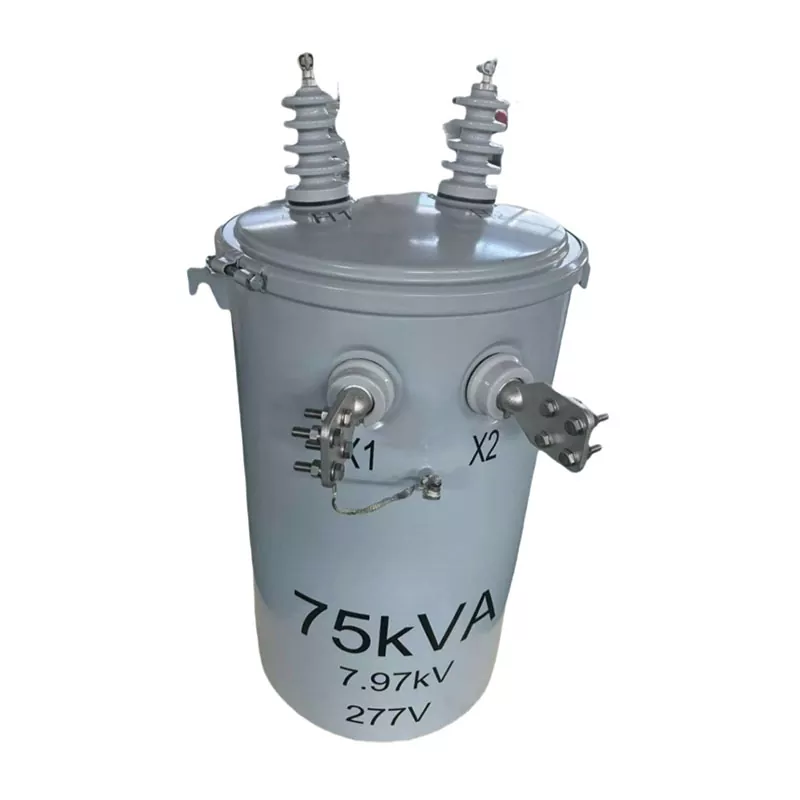

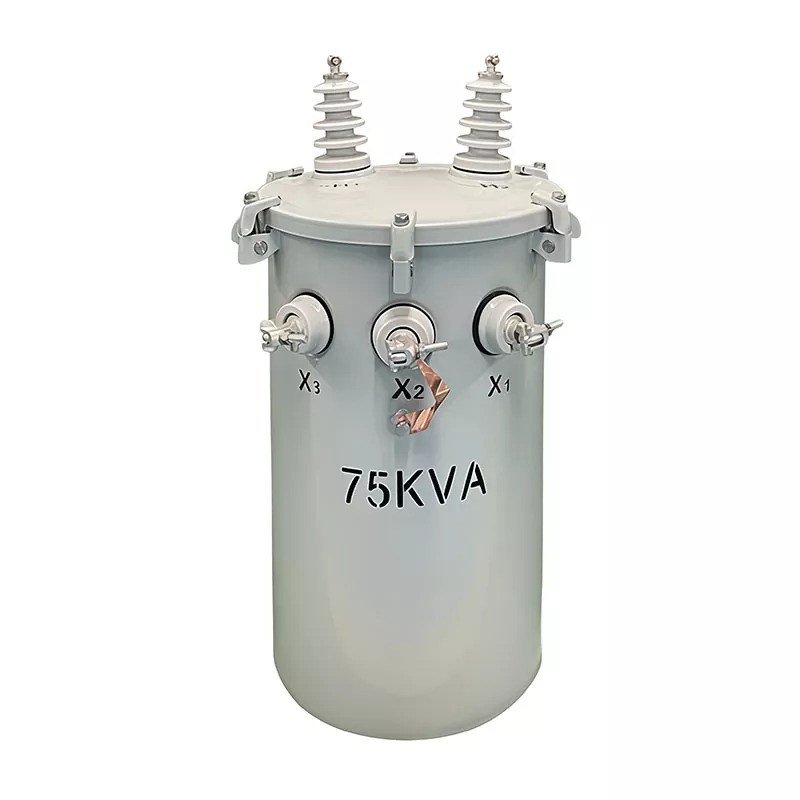

Трансформатор на столбе мощностью 75 кВА

Трансформатор мощностью 75 кВА, монтируемый на столбе, от Guangbian разработан для стабильного распределения электроэнергии на открытом воздухе в жилых районах, проектах электрификации сельской местности, промышленных парках, школах, больницах и коммерческих объектах. Этот трансформатор, разработанный с использованием передовых систем изоляции и долговечной масляной технологии, обеспечивает надежное регулирование напряжения, низкие потери мощности и длительный срок службы в различных условиях окружающей среды.

Как профессиональный китайский производитель трансформаторов с более чем 20-летним опытом, компания Guangbian специализируется на производстве высококачественных трансформаторов на опорах напряжением ниже 35 кВ для клиентов в Африке, Юго-Восточной Азии, Центральной Азии, Южной Америке и на Ближнем Востоке.

Что такое трансформатор мощностью 75 кВА, устанавливаемый на столбе?

Трансформатор мощностью 75 кВА, монтируемый на столбе, представляет собой компактный масляный распределительный трансформатор, устанавливаемый непосредственно на опорах электросетей для преобразования электроэнергии среднего напряжения в мощность низкого напряжения, подходящего для домов, коммерческих зданий и небольших промышленных предприятий.

Этот тип трансформатора широко используется, поскольку он обеспечивает:

● Эффективное распределение электроэнергии

● Простота установки и обслуживания.

● Сокращение занятости земель.

● Отличная устойчивость к погодным условиям.

● Стабильная долгосрочная работа.

Трансформатор Guangbian мощностью 75 кВА изготовлен в соответствии с международными стандартами трансформаторов и может быть адаптирован для различных сетевых систем и требований к напряжению.

Емкость и фаза

Начните с «75 кВА, однофазный» в верхней части таблицы данных трансформатора. KVA означает киловольт-ампер — мера полной мощности. 75 кВА — максимальная нагрузка, которую может выдержать данный агрегат. Ключевое слово: «справится», а не «должен бежать». На практике поддерживайте нагрузку на уровне около 80 % номинальной мощности. Это значительно продлевает срок службы трансформатора.

Однофазный трансформатор имеет одну входную фазу и одну выходную фазу. Он подходит для жилых помещений, уличного освещения и небольших коммерческих объектов. С другой стороны, трехфазные агрегаты обслуживают заводы и офисные здания, где требуется промышленное питание 380 В.

Параметры напряжения

Первичное напряжение: 4160 Grd Y / 2400 В

Это говорит вам, к чему может подключаться сторона высокого напряжения. «Grd Y» означает заземленное соединение звездой — нейтраль подключена к земле. 4160В — линейное напряжение, 2400В — линейное-нейтраль. Это общий рейтинг в распределительных системах Северной Америки, поэтому вы часто увидите трансформатор на 4160 В, указанный в спецификациях для экспортных рынков.

РПН имеет 5 положений: +2,5%, 0%, -2,5%, -5%, -7,5%. Когда входное напряжение колеблется, вы можете отрегулировать отвод, чтобы поддерживать стабильный выходной сигнал. Позиция B или 2 обозначает номинальную настройку.

Вторичное напряжение: 120/240 В

Это выходная сторона низкого напряжения. Однофазный трансформатор обычно выдает напряжение 120 В или 240 В. Выход 240 В рассчитан на большие нагрузки, такие как блоки переменного тока и водонагреватели. Сторона 120 В? Это касается освещения и розеток. Поскольку оба напряжения собраны в одном устройстве, вам не нужна отдельная понижающая установка.

Материалы и качество изготовления

Материал обмотки: Медь

Медь проводит лучше, чем алюминий, поэтому она охлаждается и тратит меньше энергии. Мы строим медь на заводе GUANGBIAN в Китае — это стоит дороже, но долгосрочная надежность того стоит.

Сердечник: зернисто-ориентированная кремниевая сталь

Кремниевая сталь обеспечивает магнитную работу трансформатора. «Зернисто-ориентированный» означает, что кристаллы выстраиваются в одном направлении — это снижает магнитные потери. Результат? Потери на холостом ходу остаются низкими, а эффективность повышается.

Метод охлаждения: ОНАН

ОНАН = Натуральное масло, Натуральный воздух. Масло движется само по себе, отводя тепло от сердечника и обмоток. Никаких насосов. Никаких фанатов. Меньше вещей, которые могут потерпеть неудачу. Для устройства, установленного на столбе в глуши, такая простота имеет значение.

Показатели эффективности

Потери без нагрузки: ≤225 Вт | Потеря нагрузки: ≤750 Вт | Импеданс: ≤2,5%

Потери без нагрузки — это то, что трансформатор потребляет, просто сидя под напряжением, но не нагруженный. 225 Вт — это довольно мало. Потеря нагрузки происходит при полной мощности — 750 Вт является нормой для этого класса размеров. Импеданс, составляющий около 2,5%, влияет на регулирование тока короткого замыкания и напряжения.

Ток возбуждения ≤2,5% говорит о том, что качество сердечника хорошее. Для намагничивания не требуется много энергии. Эти цифры вы найдете в технических характеристиках каждого трансформатора GUANGBIAN — мы производим в Китае и проверяем каждое устройство перед тем, как оно покинет завод.

Стандарты сертификации

Серия IEEE C57.12, ANSI C57.12.20

IEEE C57 — это технический стандарт трансформаторов, разработанный Институтом инженеров по электротехнике и электронике. ANSI — Американский национальный институт стандартов. Когда устройство соответствует обоим требованиям, вы можете быть уверены, что методы проектирования и испытаний соответствуют международным стандартам.

Чтение технических характеристик трансформатора требует некоторой практики, но это основной навык при закупках. Остались вопросы? Обратитесь к технической команде GUANGBIAN. Мы производим на нашем заводе в Китае и можем помочь вам пройти процесс выбора один на один.

Наша фабрика

Цех листового металла

Цех намотки фольги

Намоточный цех

Цех обмоточной печи

Цех сборки трансформаторов

Цех пусконаладочных работ трансформаторов

Производственный процесс

Производство каждого трансформатора на опоре мощностью 75 кВА осуществляется в соответствии со строгими производственными процедурами:

● Резка и укладка сердечника трансформатора.

● Производство катушечной обмотки

● Изготовление и сварка резервуаров.

● Процесс вакуумной сушки

● Сборка трансформатора

● Заливка и герметизация масла.

● Проверка электрических характеристик.

● Окончательная проверка и упаковка.

Эта интегрированная производственная система помогает Guangbian поддерживать стабильное качество продукции и конкурентоспособность затрат.
