Однополюсный трансформатор SWER

Однополюсный трансформатор SWER от компании Zhejiang Guangbian Electric Power Technology Co., Ltd представляет собой высокоэффективное распределительное решение, разработанное для сельских и удаленных энергосистем с однопроводным заземлением (SWER). Обладая более чем 20-летним опытом производства трансформаторов и полным соответствием мировым стандартам, компания Guangbian обеспечивает стабильное, безопасное и экономичное преобразование напряжения для автономных и слабосетевых сред.

Что такое однополюсный трансформатор SWER?

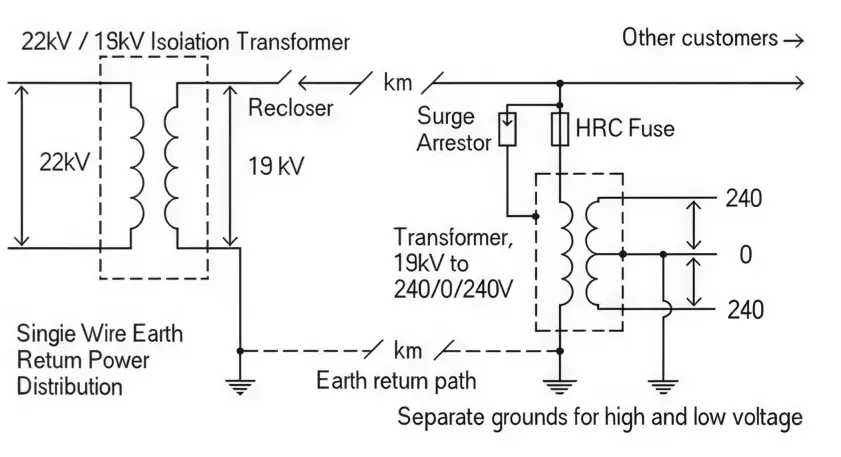

Однополюсный трансформатор SWER — это специализированный распределительный трансформатор, монтируемый на столбе, используемый в однопроводных системах заземления, обычно применяемых в проектах сельской электрификации, где традиционная трехфазная инфраструктура недоступна.

Он эффективно снижает мощность распределения среднего напряжения до полезного низкого напряжения для жилых, сельскохозяйственных и небольших промышленных предприятий.

Он широко используется в удаленных сетях благодаря своим:

● Упрощенная структура установки.

● Снижение затрат на инфраструктуру.

● Высокая эффективность при распределении на большие расстояния.

● Высокая адаптируемость в сельской местности.

Что отличает этот трансформатор SWER?

Большинство стандартных трансформаторов не разработаны с учетом принципов работы SWER. Результат? Преждевременный пробой изоляции, нестабильность напряжения, неудачные проверки и резкое сокращение срока службы. Компания GUANGBIAN разработала это устройство специально для нужд сетей SWER, устраняя эти болевые точки с нуля.

Что отличает это устройство?

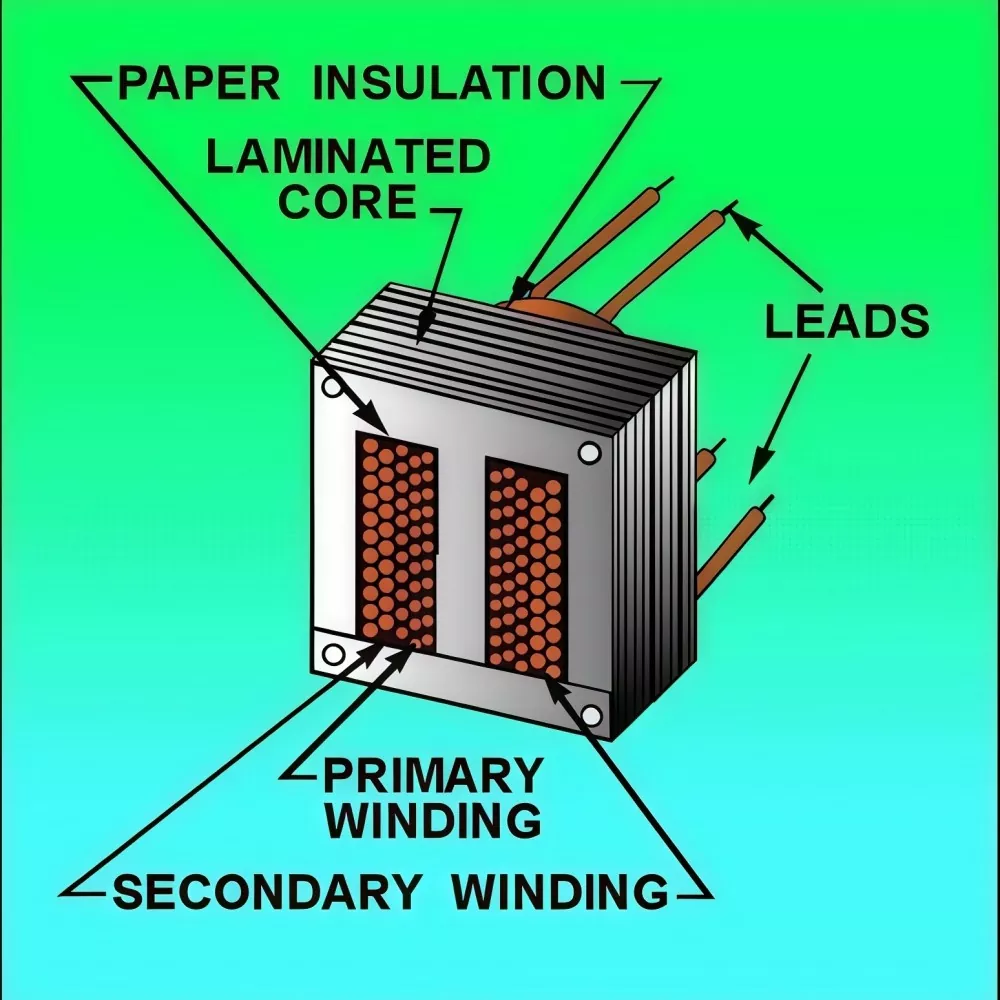

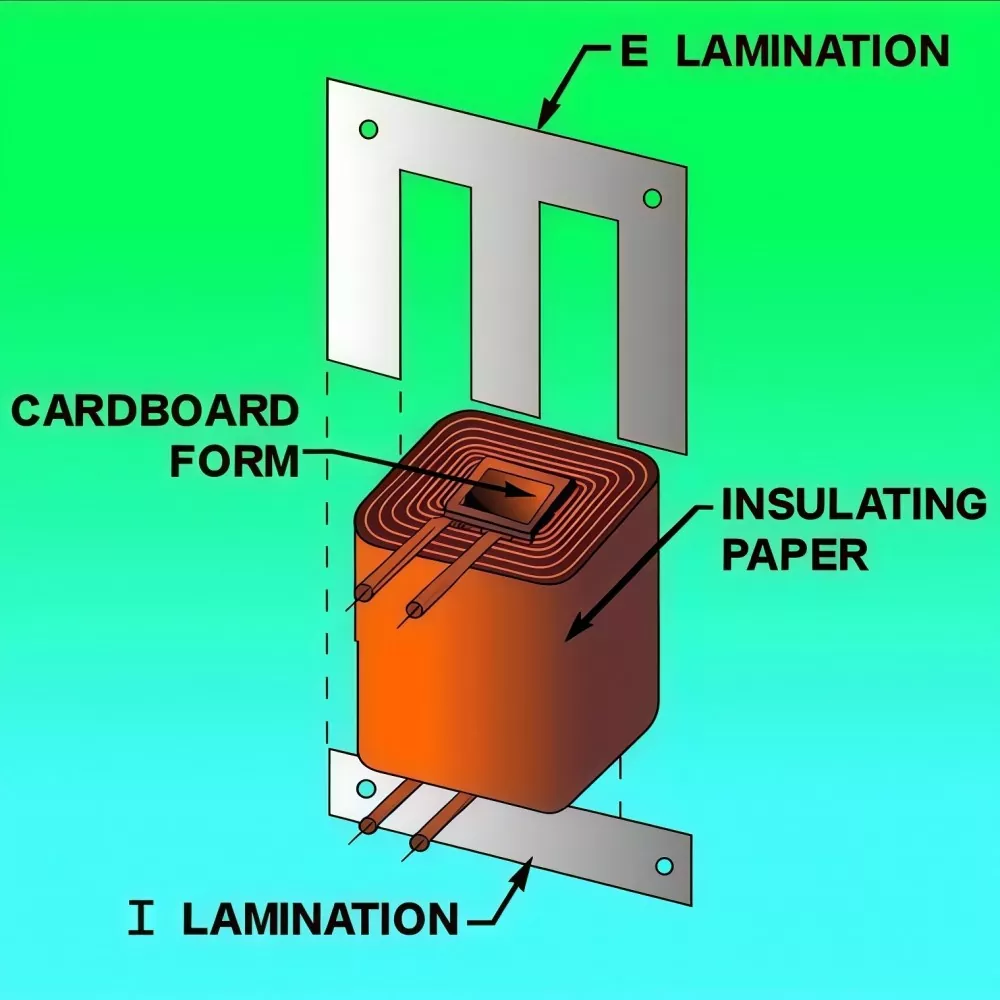

Конструкция обмотки, настроенная для работы SWER:

Обмотка однополюсного трансформатора SWER оптимизирована для конкретных условий напряжения SWER вместо использования единой структуры изоляции.

Градиентная изоляция от клеммы A (линия) до клеммы X (земля)

Клемма усилена для постоянного напряжения в сети.

Прогрессивная изоляция, соответствующая фактическим уровням напряжения обмотки.

Клемма X усилена для прямого подключения заземления полюса

Создан для условий асимметричного напряжения SWER, в отличие от стандартных трансформаторов.

Такая конструкция повышает надежность и безопасность изоляции в сельских распределительных системах SWER.

Традиционные однофазные трансформаторы используют однородную полуизоляцию на обеих клеммах. В режиме SWER это означает, что напряжение изоляции практически удваивается, а выход из строя обычно происходит в течение 3–5 лет. Специальный подход GUANGBIAN удерживает напряжение изоляции в расчетных пределах на протяжении всего срока службы трансформатора.

Как установка заземления поддерживает стабильное напряжение?

● Увеличенное поперечное сечение клеммы заземления снижает сопротивление пути заземления и улучшает стабильность обратного тока.

● Более низкое сопротивление помогает предотвратить риск ослабления соединения и локального перегрева.

● Обеспечивает стабильную цепь тока SWER с обратной связью с колебаниями выходного напряжения в пределах ± 2%.

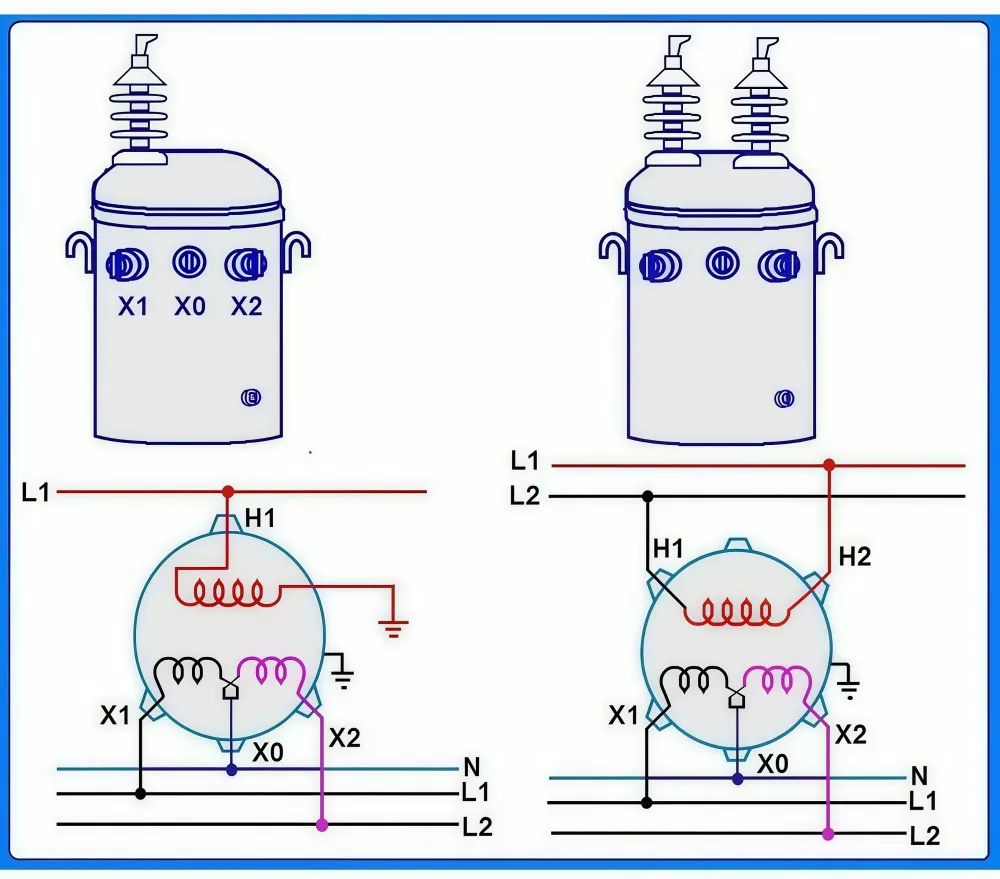

● Обмотки соответствуют стандартам маркировки клемм IEC A/X, что предотвращает ошибки подключения, такие как перепутанная полярность, и обеспечивает правильную установку SWER.

Регулирование напряжения на большие расстояния:

● Оснащен 5-позиционным переключателем ответвлений без нагрузки (диапазон 18–20 кВ).

● Компенсирует падение напряжения на длинных распределительных линиях SWER.

● Поддерживает стабильное выходное напряжение 240 В от начала до конца линии.

● Все настройки ответвителей калибруются на заводе в соответствии со стандартами точности IEC.

Это обеспечивает стабильную работу и защиту нижестоящего оборудования в сельских электросетях на большие расстояния.

Как он выдерживает суровые условия?

Герметичный корпус, погруженный в масло, защищает от воды и пыли, выдерживает перепады температуры и защищает от воздействия ультрафиолета. Он работает от -40°C до +55°C, поэтому высокогорные плато, открытые пастбища, лесные массивы и пустынные равнины попадают в его рабочий диапазон без каких-либо особых модификаций.

Охлаждение ONAN — сокращение от «масло, естественное, воздушное, естественное» — не требует никаких вентиляторов, насосов, ничего, что вращается или изнашивается. После того, как он прикреплен болтами к столбу, он в значительной степени сам о себе позаботится. Для бригад, работающих вдали от ближайшего сервисного грузовика, это означает гораздо более низкие затраты на содержание в течение срока службы устройства.

Соответствие международным стандартам

Каждое устройство спроектировано, изготовлено и протестировано в соответствии с IEC 60076 — всемирно признанным стандартом для силовых трансформаторов. Оформление документации и отслеживание осуществляются с завода.

К каждому трансформатору прилагаются полные отчеты о заводских испытаниях, что полезно, когда вы участвуете в торгах по проектам или вам необходимо пройти проверку.

Системы SWER воспринимают однофазные замыкания на землю иначе, чем стандартные сети. Этот трансформатор рассчитан на выдерживание тока, в 20 раз превышающего номинальный, в течение полных 2 секунд в таких условиях неисправности. В сочетании со стандартной защитой линии он быстро устраняет неисправности и предотвращает повреждение оборудования.

Где он используется?

Однополюсный трансформатор SWER идеально подходит для недорогого энергоснабжения на большие расстояния в сельских и отдаленных районах:

● Электрификация сельской местности: электроснабжение изолированных домов обходится примерно на 70 % дешевле по сравнению с традиционными системами.

● Удаленные беспилотные объекты: телекоммуникационные вышки, метеостанции, пункты мониторинга лесов/пожаров, пограничные посты.

● Сельское хозяйство: ирригационные насосы, системы животноводства, теплицы и разбросанная сельскохозяйственная техника.

● Строительные и горнодобывающие поселки: временное электроснабжение автомагистралей, железных дорог и горнодобывающих предприятий до расширения сети.

● Острова и автономные объекты: небольшие курорты, рейнджерские станции и удаленная туристическая инфраструктура.

Практическое решение для регионов, где расширение традиционных трехфазных сетей нерентабельно.

Почему подразделение GUANGBIAN SWER работает лучше?

Стандартные трансформаторы часто плохо работают в системах SWER, что приводит к перенапряжению изоляции, нестабильности напряжения и более высоким потребностям в обслуживании.

Однополюсный трансформатор GUANGBIAN SWER разработан специально для работы SWER:

● Специально разработанная конструкция обмотки и изоляции для условий SWER.

● Оптимизированная структура заземления для стабильного обратного тока.

● Повышенная стабильность напряжения и надежность системы.

● Сокращение проблем с обслуживанием и более длительный срок службы.

● Более простое соблюдение требований инспекций.

● Разработан для реальных приложений SWER, а не заимствован из традиционных моделей трансформаторов.

Глобальные стандарты и гарантия качества

Компания Zhejiang Guangbian Electric Power Technology Co., Ltd с 2004 года создала прочную техническую основу, превратившись из отечественного производителя трансформаторов в глобального поставщика.

Ключевые преимущества включают в себя:

● Более 20 лет опыта работы в области трансформаторостроения.

● Сертифицированная команда инженеров, соответствующая международным стандартам.

● Производственная система с несколькими цехами, обеспечивающая полную отслеживаемость процесса.

● Постоянное улучшение конструкции, эффективности и соответствия требованиям безопасности.

● Независимые экспортные операции созданы в 2020 году.

Это гарантирует, что каждый однополюсный трансформатор SWER соответствует мировым ожиданиям в отношении надежности и безопасности.
