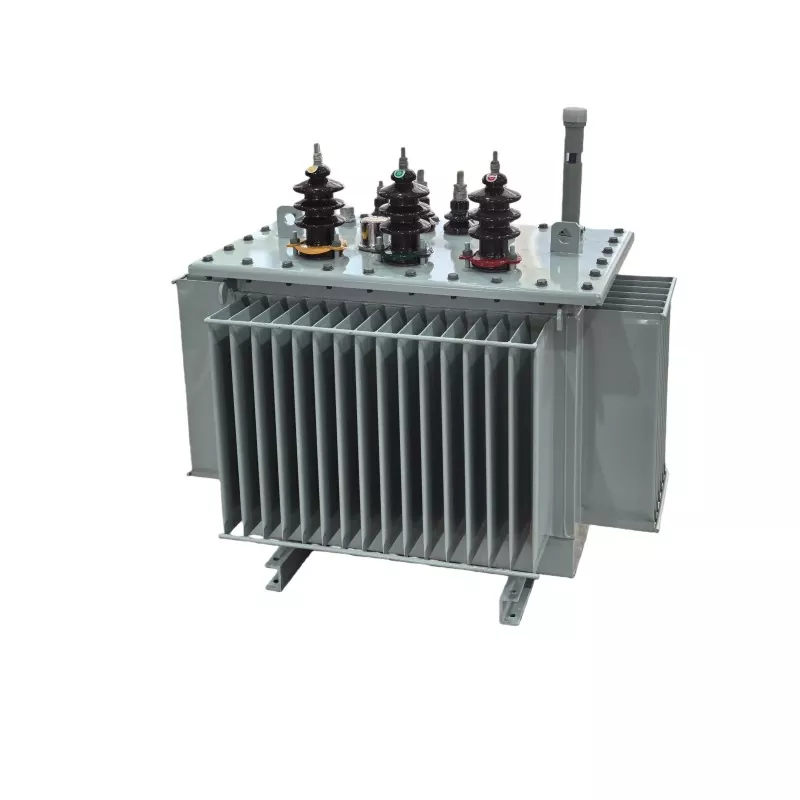

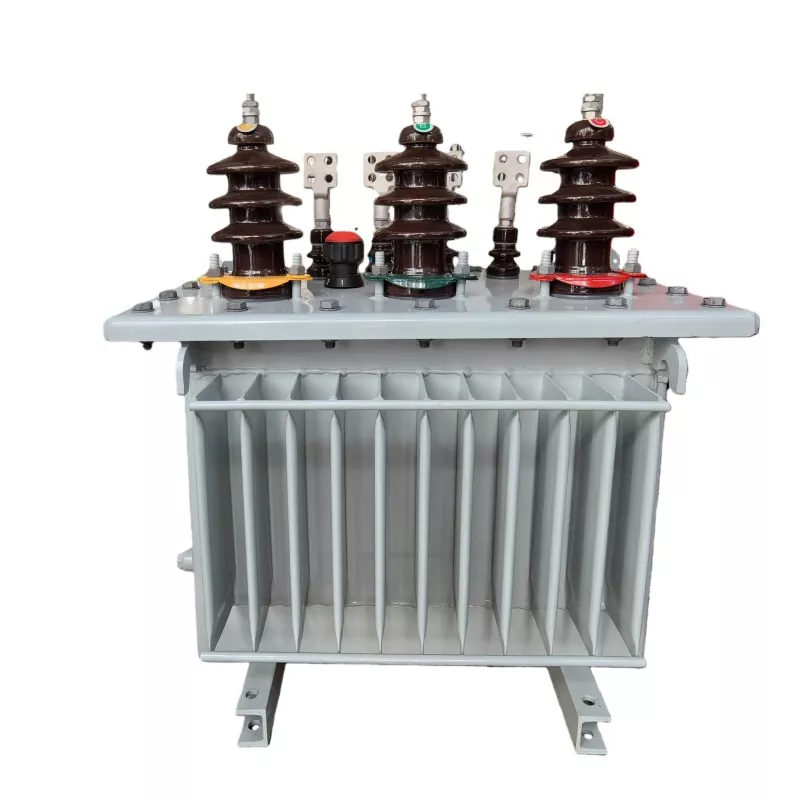

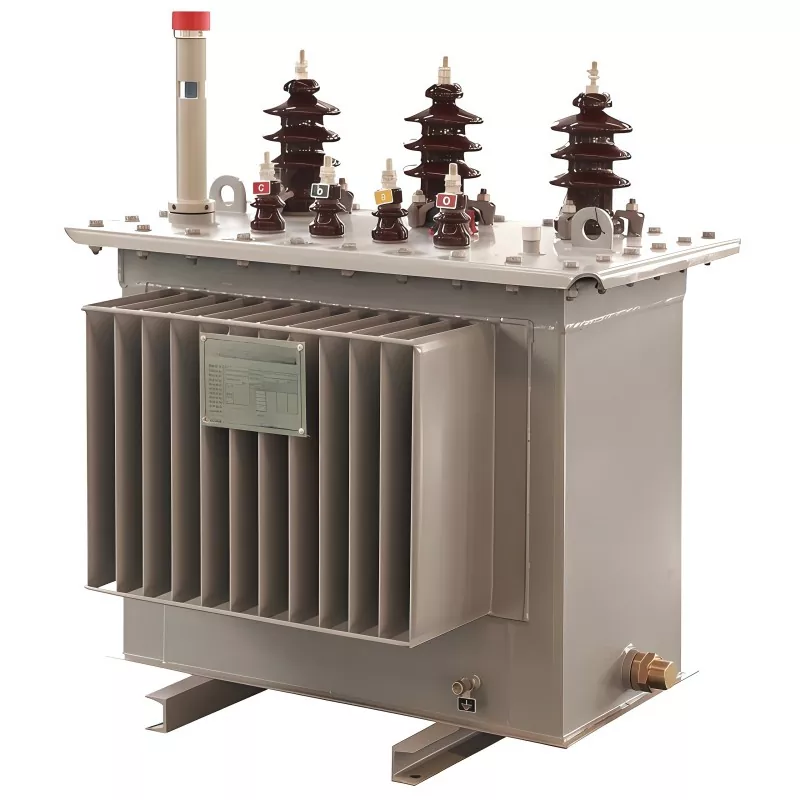

Масляный трансформатор мощностью 100 кВА, 11 кВ

Масляный трансформатор мощностью 100 кВА, 11 кВ — это распределительный трансформатор среднего напряжения, предназначенный для понижения первичного напряжения 11 кВ до уровня низкого напряжения (обычно 400 В / 415 В / 0,4 кВ) для промышленных, коммерческих и коммунальных систем распределения электроэнергии.

В нем используется минеральное изоляционное масло как охлаждающая, так и изолирующая среда, что обеспечивает стабильные тепловые характеристики и высокую диэлектрическую прочность в условиях постоянной нагрузки.

Случай применения

Масляный трансформатор мощностью 100 кВА, 11 кВ производства GUANGBIAN был недавно использован африканским заказчиком для замены вышедшего из строя трансформатора, поврежденного коротким замыканием в местной системе распределения электроэнергии.

В этом проекте в оригинальном трансформаторе использовались алюминиевые обмотки, выбранные из соображений экономии. Однако из-за нестабильных условий в сети и частых колебаний напряжения на стороне пользователя трансформатор неоднократно подвергался перегрузке и короткому замыканию, что приводило к чрезмерному нагреву и возможному выходу из строя обмотки.

Медные и алюминиевые обмотки для трансформатора мощностью 100 кВА

Для распределительного трансформатора мощностью 100 кВА компания GUANGBIAN предлагает:

● Вариант медной обмотки.

● Вариант алюминиевой обмотки.

Хотя алюминиевые обмотки имеют более низкую первоначальную стоимость, их термическая стойкость и механическая прочность относительно ниже, чем у медных обмоток.

В условиях нестабильного электропитания, таких как:

● Частые колебания напряжения.

● Условия высокого пускового тока

● Повторяющиеся события короткого замыкания.

Алюминиевые обмотки более склонны к:

● Перегрев в условиях перегрузки.

● Ухудшение изоляции.

● Сокращение срока службы в суровых условиях эксплуатации в сети.

Соотношение стоимости и надежности

Хотя трансформаторы с алюминиевой обмоткой имеют более низкую первоначальную стоимость приобретения, реальные применения показывают, что в нестабильных сетевых средах общая стоимость жизненного цикла может увеличиться из-за:

● Требования к техническому обслуживанию

● Неожиданные сбои

● Затраты на замену

Поэтому выбор материала должен основываться на реальных условиях эксплуатации, а не только на начальной цене, чтобы обеспечить долгосрочную стабильность системы и сократить время незапланированных простоев.

Технический документ

Операционная среда

Температурные условия:

Температура окружающей среды при длительной эксплуатации: -25 ℃ ~ + 45 ℃.

Максимальная рабочая температура окружающей среды: не выше +50 ℃.

Температура хранения и транспортировки:

-40℃ ~ +60℃.

Условия влажности:

Относительная влажность: ≤95% при 25 ℃.

Требования к высоте:

Номинальный диапазон адаптации к высоте: ≤1000 метров

Техническое позиционирование против конкурентов

Масляный трансформатор против трансформатора сухого типа

Масляные трансформаторы больше подходят для тяжелых условий эксплуатации, наружного применения и длительного срока службы.

По сравнению с более низкими стандартами (тенденция серии S9/S11/S13)

● S9: более высокие потери, устаревший стандарт эффективности.

● S11: Базовый уровень современной эффективности

● S13: Low-loss, high-efficiency design (preferred in export markets)

Трансформатор мощностью 100 кВА, разработанный с использованием сердечника S13, может снизить потери холостого хода на 15–30% по сравнению с S11, что повышает рентабельность инвестиций в долгосрочной эксплуатации.

Позиционирование конкурентов на рыночном уровне

По сравнению с производителями дженериков:

● Улучшенный контроль потерь (оптимизация потерь при холостом ходе + нагрузка).

● Повышенная устойчивость к короткому замыканию.

● Улучшенная технология уплотнения (предотвращение утечки масла).

● Улучшение документации по соблюдению требований для экспортных рынков.

Наша фабрика

Цех листового металла

Цех намотки фольги

Намоточный цех

Цех обмоточной печи

Цех сборки трансформаторов

Цех пусконаладочных работ трансформаторов

Часто задаваемые вопросы

В1: Каков срок службы масляного трансформатора мощностью 100 кВА?

Обычно 20–30 лет, в зависимости от условий нагрузки, технического обслуживания и условий установки.

В2: Можно ли использовать его на открытом воздухе?

Да. Масляные трансформаторы специально разработаны для наружных подстанций и суровых условий эксплуатации.

В3: Какое обслуживание требуется?

● Регулярная проверка уровня масла.

● Периодические диэлектрические испытания масла.

● Втулка и затяжка соединений.

● Мониторинг температуры

Интервалы технического обслуживания обычно больше, чем у трансформаторов сухого типа.

В4: В чем разница между трансформаторами 11 кВ и 10 кВ?

11 кВ — это более высокий уровень напряжения системы, обычно используемый в международных распределительных сетях. Принципы работы остаются аналогичными, но требования к изоляции более строгие.

В5: Подходит ли он для проектов возобновляемой энергетики?

Да. Он широко используется в понижающих распределительных системах солнечной и ветровой энергии благодаря своей стабильности и устойчивости к перегрузкам.
