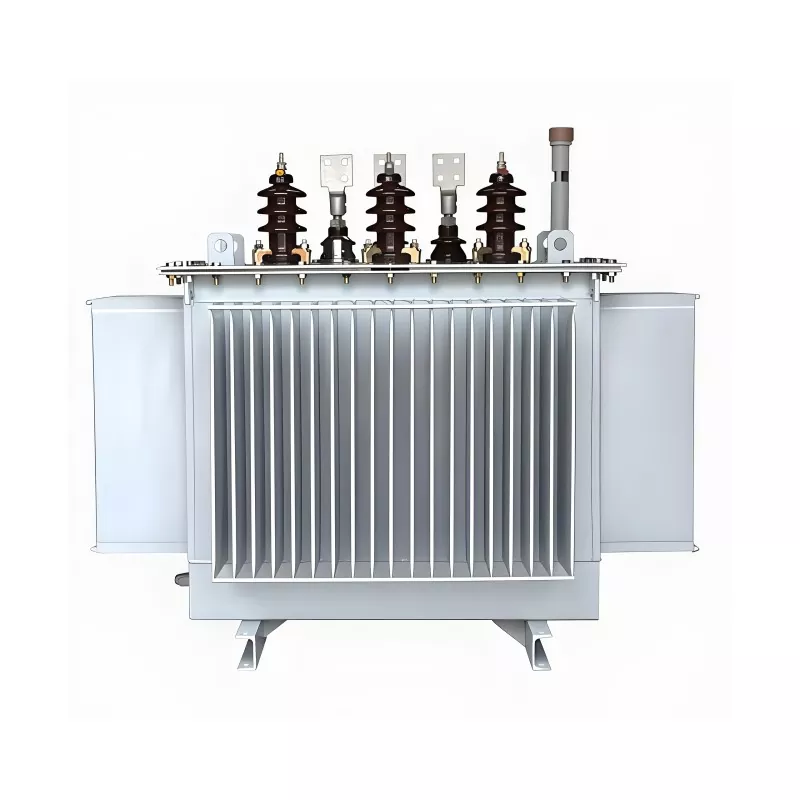

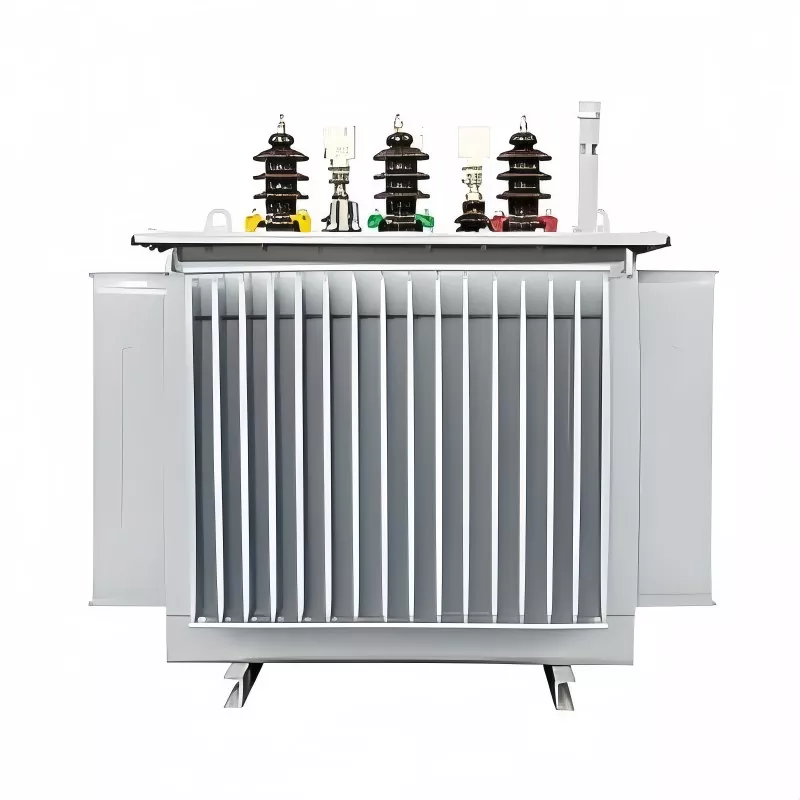

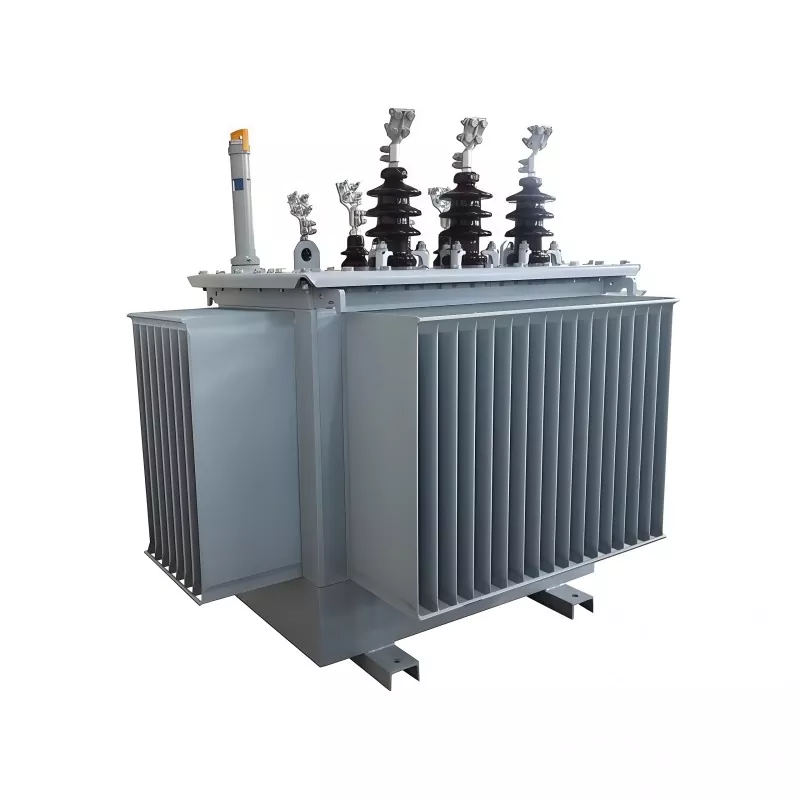

Трехфазный масляный трансформатор 100 кВА 20 кВ

Этот трехфазный масляный трансформатор мощностью 100 кВА, 20 кВ, произведенный в Китае компанией GUANGBIAN, выделяется своей группой соединений Yzn5. Это конфигурация соединения, при которой обмотка высокого напряжения имеет соединение звездой (соединение Y), обмотка низкого напряжения использует соединение зигзагом (полученное из соединения треугольником), нейтральная точка на стороне низкого напряжения вытянута, а фазовое соотношение между обмотками высокого и низкого напряжения определяется с использованием «метода часов».

Этот трехфазный трансформатор используется нашими клиентами в мастерских прецизионных станков, где требуется высокое качество электропитания, что позволяет снизить количество отказов оборудования, вызванных гармоническими помехами.

Обычно он устанавливается в:

Промышленные системы распределения электроэнергии

Проекты сельской электрификации

Малые подстанции

Инфраструктура и строительные площадки

Коммерческие и коммунальные электрические сети

По сравнению с трансформаторами сухого типа масляные трансформаторы обеспечивают лучшую эффективность охлаждения и более высокую устойчивость к перегрузкам, что делает их более подходящими для применения на открытом воздухе и в тяжелых условиях.

Ключевые особенности и преимущества

1. Стабильная работа в системах среднего напряжения 20 кВ.

Разработан для распределительных сетей 20 кВ, обеспечивает стабильное преобразование напряжения и надежную работу даже в нестабильных условиях сети. Это повышает общую стабильность энергосистемы и защиту оборудования.

2. Высокая эффективность с низкими потерями энергии.

Оптимизированная конструкция сердечника и обмотки значительно снижает потери на холостом ходу и под нагрузкой, помогая снизить долгосрочное энергопотребление и эксплуатационные расходы.

3. Масляное охлаждение для сильного рассеивания тепла.

Маслонаполненная система охлаждения ONAN обеспечивает эффективный отвод тепла, поддерживая непрерывную работу при полной нагрузке и продлевая срок службы изоляции.

4. Высокая перегрузка и устойчивость к короткому замыканию.

Созданный для промышленных условий, он выдерживает скачки напряжения при запуске двигателя и короткое замыкание, обеспечивая безопасную и стабильную работу в условиях тяжелых нагрузок.

5. Компактная конструкция, простая установка.

Компактный дизайн, простая установка и низкие требования к техническому обслуживанию, что делает его пригодным как для новых, так и для модернизированных проектов распределения электроэнергии.

Параметр продукта

Требования к операционной среде

1. Температурный диапазон

◦ Стандартный режим работы: -25 ℃ ~ 45 ℃.

◦ Температура окружающей среды не должна превышать 40 ℃ при длительной непрерывной работе (для обеспечения охлаждения ONAN). эффективность).

2. Относительная влажность

◦ Максимум 95 % (при температуре окружающей среды 25 ℃)

3. Высота

◦ Стандартная адаптация: ≤1000 м над уровнем моря.

◦ Высотная настройка: ≤3000 м (с улучшенной изоляцией и оптимизированным рассеиванием тепла, опционально).

4. Место установки

◦ В помещении или на открытом воздухе (при установке на открытом воздухе требуется степень защиты IP23, опционально; внутри помещения по умолчанию IP20).

- Держитесь подальше от источников воспламеняющихся, взрывоопасных, едких газов и пыли.

◦ Нет сильной вибрации (виброускорение ≤0,1g) или механических ударов.

5. Состояние вентиляции

◦ Достаточное пространство для вентиляции: свободное пространство ≥0,5 м вокруг трансформатора для естественной циркуляции воздуха (критично для ОНАН охлаждение).

◦ Избегайте закрытых помещений без притока воздуха, чтобы предотвратить перегрев.

6. Электросетевая среда

◦ Совместимость по частотам: адаптируемая двухчастотная частота 50/60 Гц.

◦ Колебания напряжения: ≤±5% от номинального входного напряжения (20 кВ) для обеспечения стабильной работы.

Какие проблемы он решает?

В реальных системах распределения электроэнергии выход из строя оборудования часто вызван нестабильностью напряжения, скачками перегрузок и накоплением тепла.

Этот трансформатор предназначен для решения:

● Нестабильность напряжения в сетях среднего напряжения 20 кВ.

● Частые удары при запуске двигателя в промышленных системах.

● Проблемы с перегревом во время непрерывной работы.

● Потери энергии при долгосрочном распределении электроэнергии.

● Ненадежная работа в суровых условиях окружающей среды.

Решая эти проблемы на уровне системы, он обеспечивает стабильную и эффективную подачу питания в требовательных приложениях.

Наша фабрика

Цех листового металла

Цех намотки фольги

Намоточный цех

Цех обмоточной печи

Цех сборки трансформаторов

Цех пусконаладочных работ трансформаторов

Почему стоит выбрать масляный трансформатор?

По сравнению с сухими трансформаторами масляные трансформаторы обеспечивают:

● Улучшение теплоотвода.

● Более высокая перегрузочная способность

● Более длительный срок эксплуатации

● Более стабильная работа при большой нагрузке

Для распределительных систем напряжением 20 кВ масляная конструкция часто является предпочтительным решением для наружного и промышленного применения.

Контроль качества и гарантия производства

Каждый трансформатор производится в соответствии со строгими процедурами контроля качества, чтобы обеспечить стабильную работу и соответствие требованиям безопасности.

Тестирование включает в себя:

● Регулярные испытания электрических характеристик.

● Проверка сопротивления изоляции.

● Тест на повышение температуры

● Испытание потерь под нагрузкой и без нагрузки.

● Оценка устойчивости к короткому замыканию.

Производство соответствует международным стандартам, чтобы обеспечить надежность на мировых рынках.

Техническое обслуживание и срок службы

Трехфазный масляный трансформатор мощностью 100 кВА, 20 кВ разработан с учетом низких требований к техническому обслуживанию. При правильном монтаже и периодическом осмотре срок службы может превышать 20–25 лет.

Рекомендуемое техническое обслуживание включает в себя:

● Регулярные проверки состояния масла.

● Проверка клеммного соединения

● Мониторинг температуры

● Очистка внешних компонентов.

Часто задаваемые вопросы

1. Может ли этот трансформатор работать непрерывно в течение 24 часов?

Да, он рассчитан на непрерывную работу в условиях номинальной нагрузки.

2. Подходит ли трансформатор мощностью 100 кВА для наружной установки?

Да, масляные трансформаторы подходят как для внутреннего, так и для наружного применения.

3. Можно ли настроить напряжение?

Да, первичное и вторичное напряжение можно настроить в соответствии с требованиями проекта.

4. В чем основное преимущество совместимости системы 20 кВ?

Это обеспечивает стабильную интеграцию в распределительные сети среднего напряжения с меньшими потерями при передаче.

Трехфазный масляный трансформатор мощностью 100 кВА, 20 кВ является надежным и эффективным решением для систем распределения электроэнергии среднего напряжения. Благодаря высокой перегрузочной способности, конструкции с низкими потерями энергии и прочной масляной охлаждающей конструкцией он обеспечивает стабильную долгосрочную работу для промышленных и коммунальных предприятий по всему миру.
