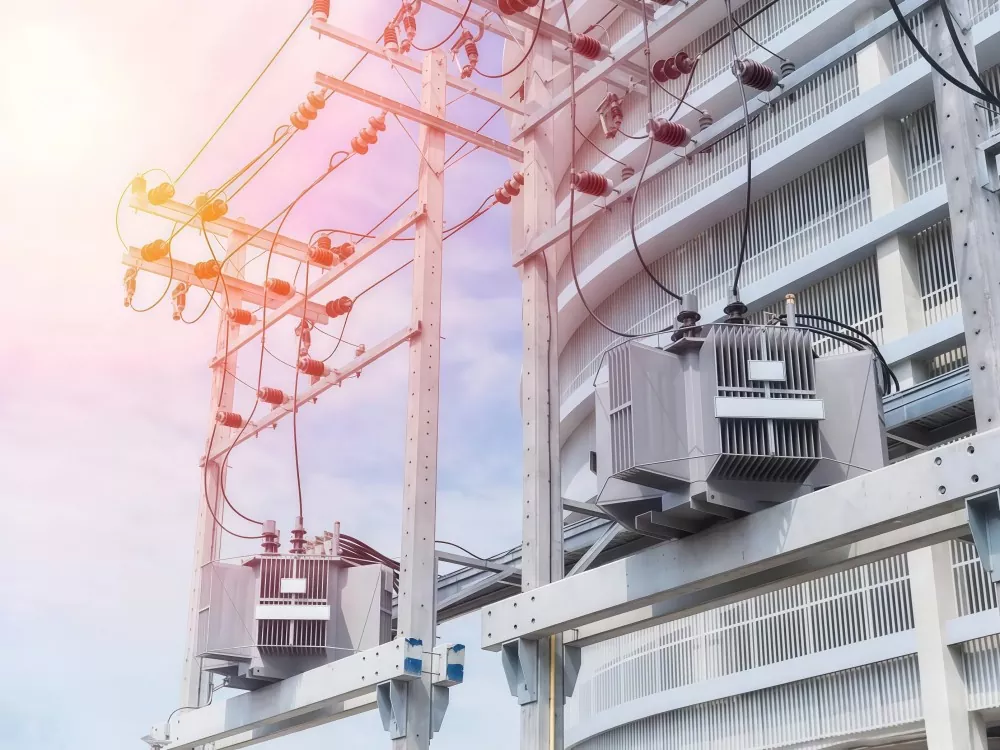

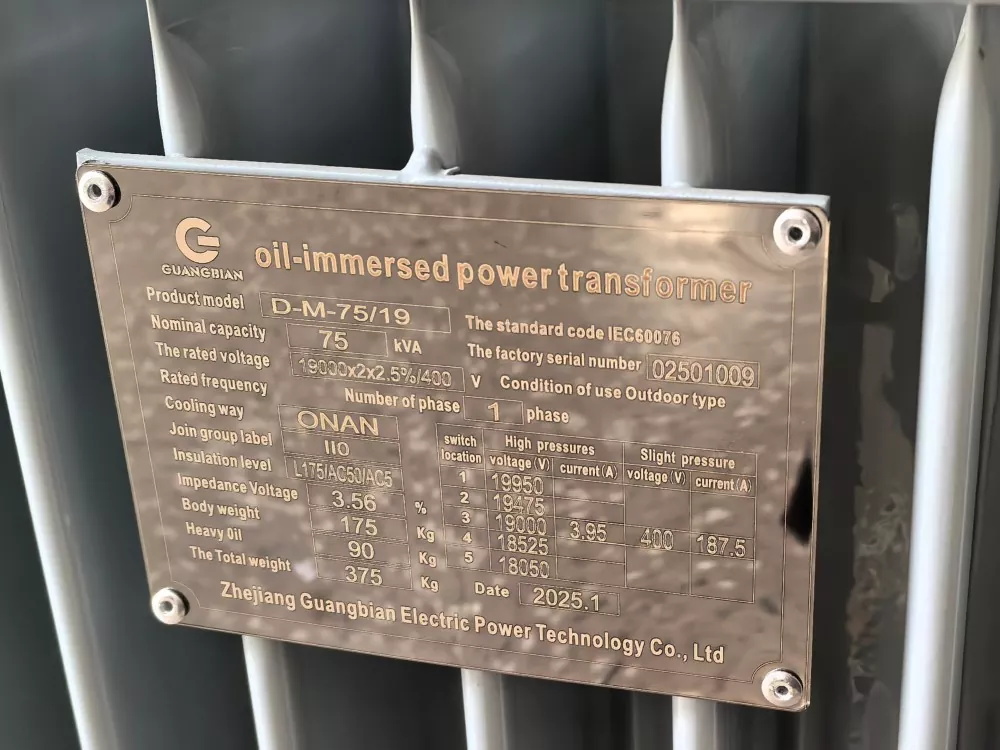

Трансформатор параллельной работы

Трансформатор параллельной работы относится к режиму работы, в котором два или более трансформатора подключены к одной и той же электрической шине и одновременно питают общую нагрузку после соблюдения определенных электрических условий.

Основными целями являются:

Увеличение мощности источника питания

Повышение надежности системы

Повышение операционной гибкости

Уменьшите риск перегрузки на одном трансформаторе

Эта конфигурация широко используется на подстанциях, промышленных энергосистемах, центрах обработки данных и крупных производственных объектах.

Преимущества

(1) Повышенная надежность электропитания

Если один трансформатор выйдет из строя, другие смогут продолжать подачу электроэнергии.

(2) Гибкое расширение емкости

Дополнительные трансформаторы могут быть добавлены по мере увеличения нагрузки.

(3) Более высокая операционная эффективность

Трансформаторы можно включать и выключать в зависимости от условий нагрузки, что снижает потери на холостом ходу.

(4) Более простое обслуживание

Отдельные трансформаторы можно обслуживать без полного отключения системы.

(5) Оптимизация затрат

Устраняет необходимость приобретения одного трансформатора большой мощности.

Сопоставление векторных групп

Самое важное правило параллельной работы трансформатора? Сопоставьте свои векторные группы.

Векторные группы описывают соединения обмоток с помощью букв и цифр — например, Dyn11, Yyn0. Первое письмо: установка высоковольтной обмотки. Вторая буква: сторона низкого напряжения. Число показывает смещение фазы с шагом в 30 градусов.

Почему это важно?

Поместите два трансформатора с разными векторными группами параллельно, и их вторичные напряжения не будут совпадать должным образом. Даже сдвиг фазы на 30 градусов создает циркулирующие токи между устройствами. Эти токи протекают через обмотки, но несут нулевая полезная нагрузка. Результат: перегрев, потеря энергии.

Мы регулярно обнаруживаем эту проблему на нашем заводе в Гуанбиане в Китае. Клиенты предполагают, что любые два трансформатора могут бежать вместе — неправда. Синхронизация трансформатора начинается здесь. Пропустите эту проверку и ваше параллельное соединение трансформаторов создает больше проблем, чем решает.

Пример: блок Dyn11 не будет работать параллельно с трансформатором Yyn0. Разница фаз вызывает сильную циркуляцию течения — никуда от этого не деться.

Практические советы

Прежде чем покупать второй трансформатор для трансформатора параллельной работы, проверьте векторную группу существующего блока. Запишите это в спецификации покупки. При выборе нового оборудования явно указывайте соответствующую векторную группу. Совместимость не является обязательной.

На нашем заводе в Гуанбиане мы видели, как клиенты в Китае заказывали трансформаторы, не проверив это. деталь. Затем они звонят и задаются вопросом, почему не удалось распределить нагрузку трансформатора. Не пропускайте основы.

Согласование импеданса

Трансформаторам необходимы одинаковые значения импеданса — обычно в пределах 10 % друг от друга — для правильного распределения нагрузки. Импеданс, показанный в процентах, определяет падение напряжения при полной нагрузке.

Если одно устройство имеет значительно более высокий импеданс, оно несет меньшую нагрузку. Другой работает усерднее, работает горячее, изнашивается быстрее. Производители трансформаторов, такие как мы, всегда проверяют совместимость импеданса, давая рекомендации. при работе с несколькими трансформаторами.

Как импеданс влияет на распределение нагрузки?

Возьмем два трансформатора с разными значениями импеданса:

Трансформатор	Импеданс	Результат распределения нагрузки
Блок А	6%	Берет больше, чем его доля
Блок Б	8%	Работает ниже мощности

Трансформатор с более низким импедансом, естественно, потребляет больший ток. Это элементарная физика. Результат? Один блок работает сверхурочно, в то время как другой практически не вносит свой вклад — ни одна из ситуаций не работает хорошо в долгосрочной перспективе.

Правильное совпадение

По возможности покупайте трансформаторы того же производителя, предназначенные для параллельной работы. Устройства из одной производственной партии обычно имеют более жесткие допуски по сопротивлению. Разные производители? Укажите четкое соответствие значений импеданса в документах о покупке.

Основы распределения нагрузки

Согласованные трансформаторы распределяют нагрузку пропорционально своим номиналам. Блок мощностью 1000 кВА в сочетании с блоком мощностью 500 кВА должен разделите нагрузку примерно 2:1 — именно так работает распределение нагрузки трансформатора, когда характеристики совпадают.

Для клиентов, создающих системы с несколькими трансформаторами, наш GUANGBIAN Завод в Китае проводит эти проверки в качестве стандартной практики. Проверка спецификаций перед установкой занимает минут. Ремонтируете параллельную трансформаторную батарею, которая не балансируется? Это занимает гораздо больше времени.

Факторы, влияющие на распределение нагрузки

Значения импеданса: Устройства с более низким импедансом естественным образом воспринимают большую часть электрической нагрузки. Это имеет основополагающее значение для того, как трансформатор Распределение нагрузки работает.
Положение переключателя ответвлений: различные настройки ответвлений меняют соотношение напряжений, что, в свою очередь, влияет на распределение тока между устройствами.
Качество соединения. Плохие контакты — будь то ослабленные или резистивные — искажают распределение тока и нарушают баланс параллельной установки.
Температурные эффекты: Рабочая температура слегка меняет импеданс. Вот почему постоянный мониторинг окупается.

Мониторинг распределения нагрузки

Установите датчики тока на вторичной стороне каждого трансформатора, чтобы точно видеть, какую нагрузку выдерживает каждый из них. Проверьте Регулярно измеряйте показания — оба устройства должны оставаться в пределах номинальных значений. Вот на что следует обратить внимание: если один юнит лезет емкость превышает 85%, а другая остается ниже 60%, что-то не так и стоит разобраться. Многие заводы настраиваются сигналы тревоги на этих порогах. В GUANGBIAN мы советуем клиентам использовать этот подход при развертывании параллельного конфигурации трансформатора: выявление нарушений заранее лучше, чем поиск проблем позже.

Координация системы защиты

Параллельная работа трансформаторов означает, что ваша схема защиты должна работать на двух уровнях: неисправности отдельных блоков и более широкие системные проблемы. Выбор производителя, который получит это, имеет большее значение, чем вы думаете. Наша инженерная команда Компания GUANGBIAN работает напрямую с клиентами над созданием систем защиты, которые обеспечивают надежность их трансформаторных батарей — будь то новая установка или модернизация старого оборудования.

Основные защитные устройства

Дифференциальная защита: улавливает внутренние повреждения, возникающие внутри обмоток или сердечника трансформатора.

Защита от перегрузки по току: ваша первая линия против коротких замыканий на выходе и слишком высоких нагрузок в течение длительного времени.

Защита от замыкания на землю: в тот момент, когда ток покидает намеченный маршрут и направляется на землю, эта защита активируется.
Защита от сбоев выключателя: запасной вариант, который имеет значение: если основная защита пропустит вызов, этот вторичный уровень компенсирует слабину и изолирует неисправность.

Проблемы координации

Использование параллельных трансформаторов означает, что одна неисправность не может вывести из строя всю установку. Логика защиты должна выделите плохого актера, оставив в покое хорошего солдата. Это требует координации: выключатель, ближайший к Проблема должна действовать до того, как в дело вступит что-либо выше по течению.

Настройка настроек

Настройки защиты должны учитывать нормальный ток циркуляции во время работы. Установите их слишком чувствительными и вы столкнетесь с неприятными поездками. Установите слишком высокие значения, и реальные неисправности могут проскользнуть без срабатывания защиты. Для достижения правильного баланса необходим опыт — над этим работает наша команда инженеров на заводе GUANGBIAN в Китае. ежедневно с клиентами.

Распространенные проблемы и решения

Циркуляционный ток

Проблема: Трансформаторы обмениваются током между собой даже при отсутствии подключенной внешней нагрузки.
Решение: Убедитесь, что конфигурации векторных групп гармоничны и значения импеданса совпадают. Рассчитать на основе фактические номиналы ваших трансформаторов — циркулирующий ток, превышающий 5–10 % от номинального значения, означает что-то в настройке не так.

Дисбаланс нагрузки

Проблема: Один трансформатор регулярно принимает на себя большую нагрузку, чем положено.
Решение: посмотрите на сопряжение импедансов, коснитесь настроек и насколько надежны соединения. Установка последовательных реакторов может подтолкните раскол обратно к ровному.

Неприятное отключение

Проблема: отключения происходят во время повседневной работы, особенно при смещении нагрузки.
Решение: Еще раз проверьте, настроена ли схема защиты для правильной координации. Не забывайте об энергетике бросок тока — этот короткий всплеск может превысить нормальный ток в 8–12 раз.

Рекомендации по установке

При сборке системы придерживайтесь следующих шагов:
Согласуйте длину и характеристики кабеля на всех параллельных участках
Затяните каждое соединение согласно спецификации — не угадайте
Проверьте конфигурацию векторной группы перед подачей питания.
Запустите контролируемый тест распределения нагрузки перед полной передачей
Сохраняйте письменные записи настроек и тестовых данных для дальнейшего использования.

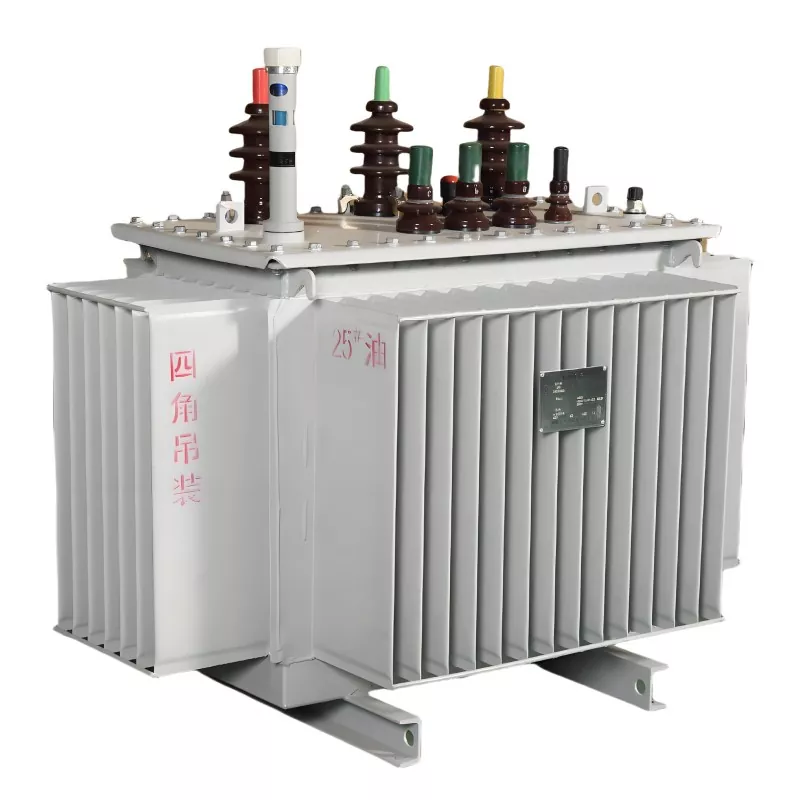

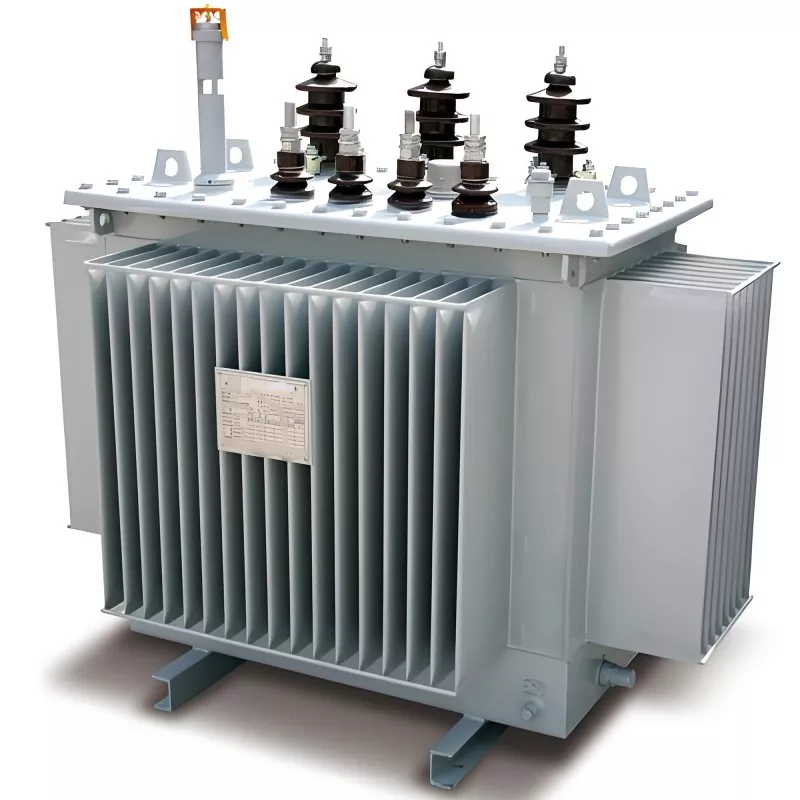

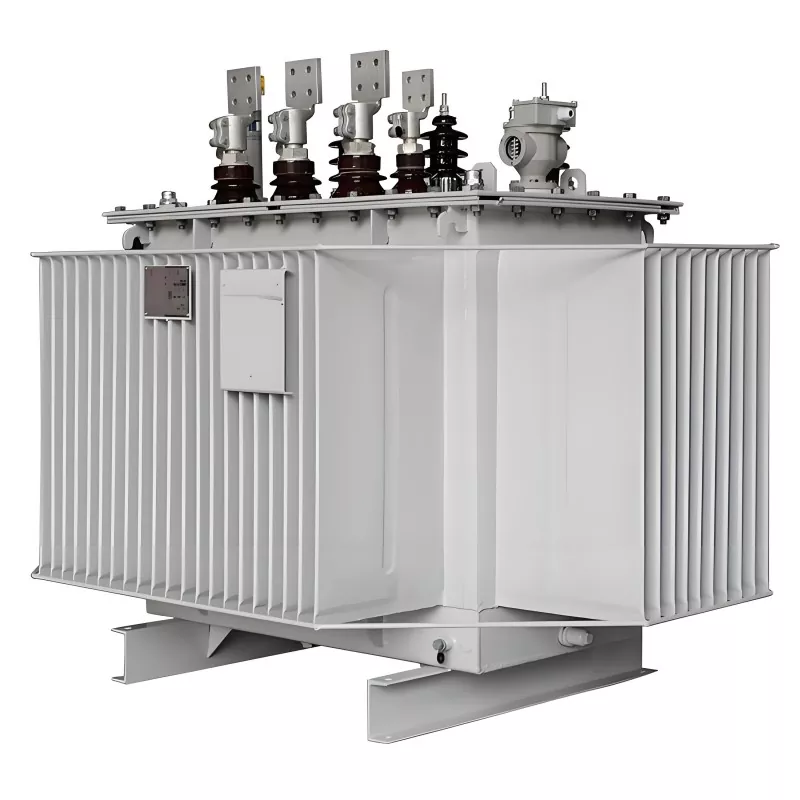

Наша фабрика

Часто задаваемые вопросы

В1: Должны ли параллельные трансформаторы быть одной и той же модели?

Не обязательно, но они должны совпадать по коэффициенту трансформации, сопротивлению и векторной группе.

В2: Могут ли трансформаторы разной мощности работать параллельно?

Да, но соотношение мощностей обычно не должно превышать 3:1, чтобы обеспечить сбалансированное распределение нагрузки.

Вопрос 3. Увеличивает ли параллельная работа потери?

Это может увеличить потери холостого хода в условиях малой нагрузки, но общая эффективность повышается за счет гибкой работы.

Вопрос 4. Какова наиболее распространенная проблема при параллельной работе?

Циркуляционные токи, неравномерное распределение нагрузки и несовпадение фаз.

Трансформатор параллельной работы хорошо работает в качестве стратегии расширения мощности, когда техническим требованиям уделяется должное внимание. Выравнивание векторных групп, согласование значений импеданса, планирование распределения нагрузки и координация схем защиты — все эти элементы вместе составляют надежную установку. Инженеры, понимающие эти требования, могут с уверенностью выбирать, устанавливать и эксплуатировать параллельные трансформаторные батареи в течение многих лет надежной службы. GUANGBIAN, производитель, обладающий практическими ноу-хау на нашем производственном предприятии в Китае, готов стать партнером, который понимает, что нужно для создания систем, способных работать на расстоянии.
